SP15F/SP45F數字鎖定平衡閥

  • 產品詳情

SP15F/SP45F數字鎖定平衡閥

SP15F、SP45F數字鎖定平衡閥是一種具有數字鎖定特殊功能的調節型閥門,采用直流型閥體結構,具有更好的等 百分比流量特性,能夠合理地分配流量,有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量,用以改善管網系統中液體流動狀 態,達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥,只要在各支路及用戶入口裝上適當規格的平衡閥,并用專 用智能儀表進行一次性調試后鎖定,將系統的總水量控制在合理的范圍內、從而克服了“大流量,小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安 裝在供水管上,也可以安裝在回水管上,一般我們建議安裝在回水管上,尤其對于高溫環路,為方便調試,更要裝在回水管上,安裝了平衡閥的供(回)水管不必再 設截止閥。
主要技術參數



型號
SP15F-10/16
SP45-10/16
備注
試驗壓力
1.5(MPa) 2.4(MPa)
需要耐腐蝕、
高壓、高溫的閥門,
可面議預定。
工作壓力
1.0(MPa) 1.6(MPa)
工作溫度
≤120℃
適用介質
水、蒸汽、油品
特性曲線
等百分比
安裝使用范圍
管網系統的主干、分去干、室內供水管、分去立管以及多臺鍋爐

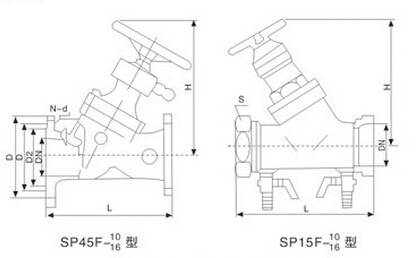

主要外形尺寸
SP15F-10/16內螺紋數字鎖定平衡閥



DN
ZG
L
S
H
重量kg
15
1/2"
100
27
128
1
20
3/4"
115
33
128
1.5
25
1"
125
46
130
1.8
32
5/4"
140
55
150
2
40
3/2"
160
55
187
2.5
SP45F-10/16法蘭數字鎖定平衡閥



DN
L
H
32
180
230
40
200
242
50
230
250
65
290
260
80
310
329
100
350
340
125
400
424
150
480
454
200
550
517
250
622
573
300
698
617
350
787
705
流量特性
上圖為該種閥門的流量特性曲線,本廠生產的是其中等百分比特性閥門。從曲線圖上可知給開度一個相等的變化率,則流量 的變化率相等,其特點是開度大時流量大,開度小時則流量小。而工程中大都在流量大時應用,等百分比閥門恰恰適用這個要求。根據這一特點,可以自如的予置某 一流量(快開閥門和線性閥門則不具備這種功能)而且當需要變化時,還能知道變化量,達到理想狀態。
注意事項
1、SP45F平衡閥具備流量調節和測量功能,為使流往閥門前后的水流穩定,保證測量精度,建議盡可能安裝在直管段處。
2、閥體上的箭頭方向為水的流動方向,切勿裝反。
3、由于閥塞為錐型,在小開度時容易擠住雜物,安裝時要把閥門關到0位,以免掉進雜質。沖流管道時要把閥門開至100%,以免堵塞。
4、當關斷閥門時,刻度盤、圈數顯示窗、百分比顯窗均顯示為0。
5、鎖定時要左右輕輕轉動手柄,同時順時針方向旋轉鑰匙,直到手柄不能轉動為止。
6、需改變開度,先用鑰匙開鎖,再轉動手輪,調到所需開度,用鑰匙鎖定。

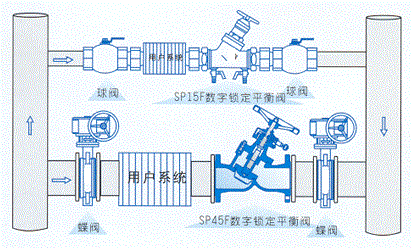

安裝示意圖
