800X壓差旁通平衡閥
800X壓差旁通平衡閥是一種用于空調系統供、回水之間以平衡壓差的閥門。壓差旁通閥可提高系統的利用率,保持壓差 的精確互定直,并可最大限度地降低系統的噪音,以及過大壓差對設備造成的損壞。800X壓差平衡閥優越于其他平衡閥的地方在于它沒有執行機構,完全介質自 身的壓力差來達到平衡系統的功能,節約能源及安裝空間,是一種智能型閥門。
性能特點
1、恒定閥門兩端及被控系統壓差,支持用戶系統變流量運行。
2、依靠壓差自動工作無須外界動力。
3、可以直接顯示控制壓差。
4、可以直接設定控制壓差。
5、控制壓差調節靈敏,操作簡單。
6、介質溫度:0~150℃。
7、控制壓差可調范圍:0.05~0.6Mpa
8、控制壓差誤差≤±5%。
主要用途
常閉型旁通壓差控制閥用于燃油、燃氣熱源供、回水管,中央空調的分、集水器之間,作為一次測定流量,二次側變流量系統的旁通安裝,可有效保護燃油、燃氣機組不會因流量過小導致的溫度過高而損壞,可有效的保護冷水機組因流量過小而造成的局部凍結而損壞。
常開型旁通壓差控制閥用于高度差較大且熱源在高區的集中供熱系統,使用時按高度差設定該閥的壓差,并在低區回水管適 當位置安裝減壓泵、止回閥,調節閥組成的回水減壓裝置,通過調節閥來調節并設定回水管壓力,這樣既可保證高區用戶不會出現倒空現象,又可保護低區設備不會 因壓力過高而損壞。
主要外形連接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
L | 203 | 216 | 241 | 292 | 330 | 350 | 495 | 622 | 698 | 787 | 914 | 978 |
H1 | 160 | 180 | 200 | 270 | 310 | 320 | 370 | 430 | 480 | 525 | 580 | 635 |
H | 610 | 625 | 642 | 750 | 808 | 864 | 1135 | 1185 | 1325 | 1385 | 1445 | 1445 |

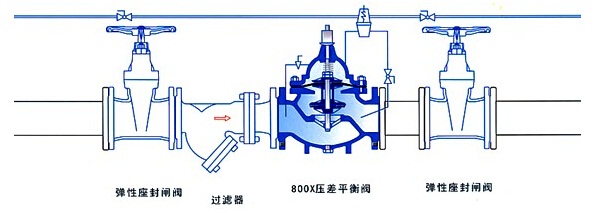

安裝示意圖
