一、蘇式內螺紋截止閥概述
J11W蘇式內螺紋截止閥通常應用在密封要求嚴格的場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質。該產品具有結構緊湊、外形精美、性能好、使用方便等諸多特點。適用于空氣、蒸汽、水、氣體、石油、腐蝕性介質等,廣泛應用于石油、化工、冶金、輕工、造紙、制冷等工作領域。
二、蘇式內螺紋截止閥參數表
公稱通徑:DN15-DN50 | 公稱壓力:1.6MPa-6.4MPa |
適用介質:水、氣、油 | 適用溫度:-20℃-180℃ |
閥體材質:碳鋼、不銹鋼 | 連接方式:螺紋連接 |
三、零部件材質
名稱 | J11W-(16-64)C | JIIW-(16-64)P | JIIW-(16-64)R |
閥體 | WCB | ZG1Cr18Ni9Ti 304 CF8 | ZG1Cr18Ni12Mo2Ti 316 CF8M |
閥蓋 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
閥桿 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
密封圈 | 聚四氟乙烯 | ||
填料 | 聚四氟乙烯 |
四、蘇式內螺紋截止閥尺寸表
DN | L | D | B | H | E |
15 | 90 | 13 | 16 | 104 | 72 |
20 | 100 | 16 | 19 | 110 | 72 |
25 | 120 | 20 | 25 | 124 | 80 |
32 | 140 | 30 | 33 | 145 | 100 |
40 | 165 | 36 | 40 | 165 | 108 |
50 | 190 | 42 | 50 | 192 | 130 |

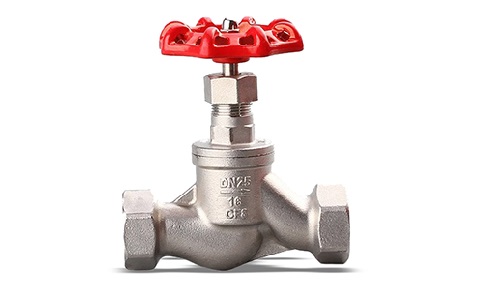

五、產品圖片
蘇式內螺紋截止閥是指關閉件沿閥座中心線移動的閥門。根據閥瓣的這種移動形式,閥座通口的變化就是與閥瓣行程成正比例餓關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流使用。
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蘇式內螺紋截止閥性能參數、結構尺寸參數等詳情,請聯系我們。 |
