一、美標波紋管截止閥概述
WJ41H美標波紋管截止閥適用于易燃、易爆、有毒、強滲透性、放射性和貴重、高純介質等。其關鍵部件金屬波紋管,下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊焊接,在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏。
二、美標波紋管截止閥的特點
1、閥瓣采用錐形設計,密封面與介質成流線形,密封性能更好,使用壽命更長。
2、雙重的密封設計(波紋管+填料)若波紋管失效,閥桿填料也會避免泄漏,并符合國際密封標準。
3、閥蓋上自帶有加脂接頭,可直接對閥桿、螺母和軸套進行潤滑,不想傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪,使用壽命更長,操作輕松便捷,更安全可靠。
三、美標波紋管截止閥參數表
公稱通徑:1/2"-8" | 公稱壓力:150LB-600LB |
適用介質:水、油、蒸汽等 | 適用溫度:-20℃-425℃ |
閥體材質:碳鋼、不銹鋼 | 控制方式:手動、電動、氣動 |
設計標準:ASME B16.34 | 結構長度標準:ASME B16.10 |
連接法蘭標準:ASME B16.5 | 試驗和檢驗標準:API 598 |

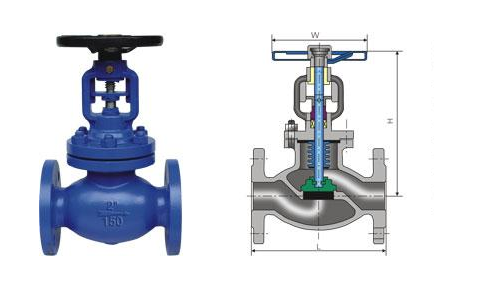

四、美標波紋管截止閥尺寸表
DN | L | D | D1 | D2 |
1/2 | 108 | 90 | 60.5 | 35 |
3/4 | 117 | 100 | 70 | 43 |
1 | 127 | 110 | 79.5 | 51 |
1-1/4 | 165 | 125 | 98.5 | 73 |
1-1/2 | 203 | 150 | 120.5 | 92 |
2 | 216 | 180 | 139.5 | 105 |
2-1/2 | 241 | 190 | 152.4 | 127 |
3 | 292 | 230 | 190.5 | 157 |
4 | 406 | 280 | 241.5 | 216 |
5 | 495 | 345 | 298.5 | 270 |
五、應用
美標波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中,性能安全可靠,廣泛應用于乙二醇等工業流體。采用波紋管密封的設計,消除普通閥門閥桿老化快易泄漏的缺點,不但提高了使用能源效率,增加了生產設備的安全性,減少了維護及頻繁的維修保養,還提供清潔安全工作環境。
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標波紋管截止閥性能參數、結構尺寸參數等詳情,請聯系我們。 |
