不銹鋼法蘭截止閥J41W-16P

  • 產品詳情

不銹鋼法蘭截止閥J41W-16P

一、不銹鋼截止閥概述

J41W不銹鋼截止閥是截止閥中的一種,對閥體材質要求比較高,一般有301、304、316等幾種材質選擇。廣泛應用于化工,船舶,醫藥,食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥,氣動不銹鋼截止閥,電動不銹鋼截止閥。

二、不銹鋼截止閥的特點

1、結構比閘閥簡單,制造與維修都比較方便。
2、密封面不易磨損及擦傷,密封性能好,啟閉時閥瓣與閥體密封面之間無相對滑動,因而磨損與擦傷均不嚴重,密封性能好,使用壽命長。
3、啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
4、流體阻力大,因閥體內介質通道較曲折,流體阻力大,動力消耗大。

三、不銹鋼截止閥參數表

公稱通徑:DN15-DN300公稱壓力:1.6MPa-16.0MPa
適用介質:水、油、氣適用溫度:-20℃-425℃
閥體材質:不銹鋼設計與制造標準:GB/T 12235
結構長度標準:GB/T 12221連接法蘭標準:JB/T 74-90、GB/T 9113

四、不銹鋼截止閥尺寸表

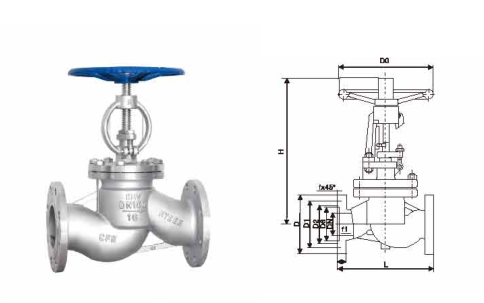

不銹鋼法蘭截止閥J41W-16P尺寸表結構示意圖


公稱通徑LDD1D2Z-dHD0
151309565454-14218120
2015010575554-14230140
2516011585654-14240160
32180135100784-18250180
40200145110854-18262200
502301601251004-18280240
652901801451204-18327280
803101951601358-18355280
1003502151801558-18415320
1254002452101858-18460360
1504802802402108-23510400
20060033529526512-23588400
25065040535532012-25725450
30075046041037512-25925500
35085052047043516-251030600
40095058052548516-301170700
450105064058554520-301220800
500115070565060820-341410900
600135084077071820-4116101000

五、應用

不銹鋼截止閥是使用廣泛的一種閥門之一,由于開閉過程中密封面之間摩擦力小,比較耐用,開啟高度不大,制造容易,維修方便,不僅適用于中低壓,而且適用于高壓。


溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼法蘭截止閥性能參數、結構尺寸參數等詳情,請聯系我們。
