一、不銹鋼內螺紋截止閥概述
J11W不銹鋼內螺紋截止閥通常應用在密封要求嚴格的場合,除控制氣體、液體、蒸汽介質外,還適宜控制污水和含有纖維性雜質的介質。該產品具有結構緊湊、外形精美、性能好、使用方便等諸多特點。適用于空氣、蒸汽、水、氣體、石油、腐蝕性介質等,廣泛應用于石油、化工、冶金、輕工、造紙、制冷等工作領域。
二、不銹鋼內螺紋截止閥參數表
公稱通徑:DN15-DN50 | 公稱壓力:1.6MPa-6.4MPa |
適用介質:水、氣、油 | 適用溫度:-20℃-180℃ |
閥體材質:不銹鋼 | 連接方式:螺紋連接 |

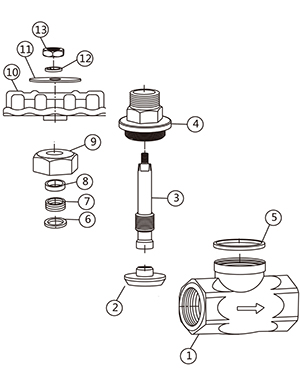

三、零部件材質
序號 | 名稱 | 材料 | ||
1 | 閥體 | CF8M | CF8 | |
2 | 閥瓣 | SS316 | SS304 | |
3 | 閥桿 | SS316 | SS304 | |
4 | 閥蓋 | CF8M | CF8 | |
5 | 體蓋墊片 | PTFE | PTFE | |
6 | 墊片 | SS316 | SS304 | |
7 | 填料 | PTFE | PTFE | |
8 | 壓蓋 | SS304 | SS304 | |
9 | 閥蓋螺母 | CF8 | CF8 | |
10 | 手輪 | AL | AL |

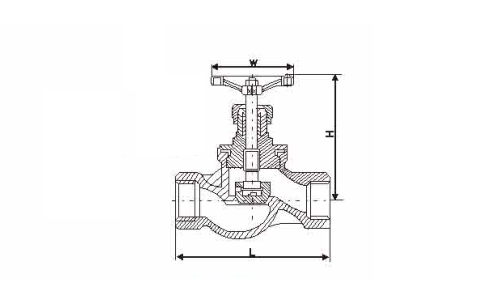

四、不銹鋼內螺紋截止閥尺寸表
DN | L | D | H | E |
15 | 68 | 10 | 92 | 72 |
20 | 80 | 16 | 97 | 72 |
25 | 90 | 19 | 108 | 80 |
32 | 102 | 25 | 128 | 100 |
40 | 118 | 34 | 135 | 108 |
50 | 135 | 46 | 150 | 130 |
五、應用
不銹鋼內螺紋截止閥是指關閉件沿閥座中心線移動的閥門。根據閥瓣的這種移動形式,閥座通口的變化就是與閥瓣行程成正比例餓關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流使用。
溫馨提示: 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼內螺紋截止閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
