CARX復合式排氣閥

  • 產品詳情

CARX復合式排氣閥用于管路上的最高點或有閉氣的地方,排除管內的氣體來疏通管道,達到正常工作,如不裝排氣 閥,管內流動的液體產生動熱引起氣體,形成短路,使管道出水容量達不到要求,其次,管道運轉時出現停電、停泵管道會出現負壓力,而會引起管道振動或破裂, 排(吸)氣閥就迅速把空氣吸入管內,防止管道振動或破裂。
復合式排氣閥  作用原理
當管內開始注水時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,閥內積水浮球被浮起,傳動塞頭至關閉位置,停止大量排氣;當管內水正常輸 送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣則由小孔排出。當抽水機停止,管內水流空時,或遇管內產生負壓時,此時塞 頭開啟,吸入空氣確保管線安全。

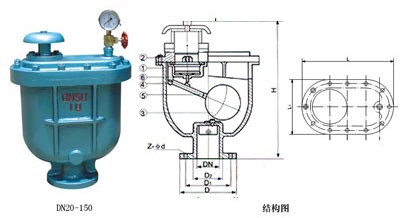

復合式排氣閥 結構與用途
CARX復合式排氣閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。
CARX復合式排氣閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
復合式排氣閥 技術參數
1.介質:清水
2.溫度:常溫
3.閥體:灰鑄鐵HT200
4.浮球與塞頭:不銹鋼
5.密封材料:丁晴橡膠
6.閥體試驗打壓:1.5mpa
7.浮球、密封試驗打壓:0.05-1.1MPA不漏水
復合式排氣閥  零件材質



1
閥 體
HT200
2
閥 蓋
HT200
3
浮 球
SUS 304
4
杠桿架
鑄銅ZH59
5
鑄銅ZH59
6
塞 頭
丁睛橡膠NBR
復合式排氣閥  主要外形及連接尺寸



公稱通徑 DN(mm)
(mm)
H
L
L1
D
D1
D2
z-φd
CARX-1.0
CARX-1.6
20
375
290
180
105
75
55
4-12
25
375
290
180
115
85
65
4-14
50
480
360
205
160
125
100
4-14
80
520
405
245
195
160
135
4-18
100
530
405
245
215
180
155
4-18
復合式排氣閥  每小時排氣量表



規格DN
25
50
80
100
150
200
250
300
350
400
立方米/小時
2-88
85-352
22-904
34-1413
76-3179
135-8831
212-8831
305-12717
415-17309
542-22608
