Y13H蒸汽減壓閥

  • 產品詳情

Y13H蒸汽減壓閥、Y13H內螺紋蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和 導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設 定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
本產品主要用于蒸汽管路,起減壓穩壓作用。


二、Y13H內螺紋蒸汽減壓閥性能指標



公稱壓力(MPa)1.62.5
殼體試驗壓力(MPa)2.43.75
密封試驗壓力(MPa)1.62.5
最高進口壓力(MPa)1.62.5
出口壓力范圍(MPa)0.1-1.00.1-1.6
壓力特性偏差(MPa)GB12246-1989
流量特性偏差(MPa)GB12246-1989
最小壓差(MPa)0.150.15
滲漏量GB12245-1989

 *:殼體試驗不包括膜片、閥蓋。


三、Y13H內螺紋蒸汽減壓閥主要零件材料:



零件名稱
零件材料
閥體 閥蓋 底蓋
WCB
閥座 閥盤
2Cr13
缸套
2Cr13/25(鍍硬鉻)
活塞
2Cr13/銅合金
活塞環
合金鑄鐵
導閥座 導閥桿
2Cr13
膜片
1Cr18Ni9Ti
主閥彈簧
50CrVA
導閥主彈簧
50CrVA
調節彈簧
60Si2Mn



四、Y13H內螺紋蒸汽減壓閥流量系數(Cv):



DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16

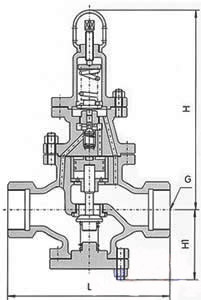

五、Y13H內螺紋蒸汽減壓閥連接尺寸:



公稱通徑DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125
