公稱壓力(Mpa) | 2.5 |
殼體試驗壓力(Mpa)* | 3.75 |
密封試驗壓力(Mpa) | 2.5 |
最高進(jìn)口壓力(Mpa) | 2.5 |
出口壓力范圍(Mpa) | 0.02-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 |
流量特性偏差(Mpa)P2G | GB12244-1989 |
滲漏量 | GB12245-1989 |
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
調(diào)節(jié)彈簧 | 60Si2Mn |
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 2.9 | 5.3 | 8.6 | 11.6 | 16.5 | 29.1 |

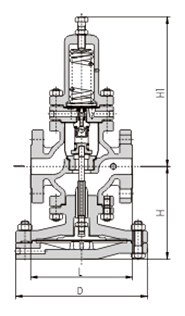

DN | Rc | L | H1 | H | D |
15 | 1/2 | 147 | 221 | 133 | 185 |
20 | 3/4 | 154 | 224 | 136 | 185 |
25 | 1 | 160 | 235 | 145 | 207 |
32 | 1-1/4 | 180 | 236 | 156 | 207 |
40 | 1-1/2 | 200 | 238 | 176 | 255 |
50 | 2 | 230 | 246 | 183 | 255 |
DN | L | H1 | H | D |
15 | 147 | 235 | 145 | 207 |
20 | 154 | 235 | 145 | 207 |
25 | 160 | 235 | 145 | 207 |
32 | 180 | 250 | 160 | 220 |
40 | 16 | 250 | 160 | 220 |
50 | 230 | 270 | 180 | 220 |
