工業用閥門分類大全及通用參數介紹

類別:閥門行業動態  發布時間::[2022-09-02 22:32:54]

工業用閥門誕生在蒸汽機發明之后,近二三十年來,由于石油、化工、電站、治金、船舶、核能、宇航等方面的需要,對閥門提出了更高的要求,使人們研究和生產高參數的閥門,其工作溫度從超低溫-269℃到高溫1200℃,甚至高達3430℃;工作壓力從超真空1.33×10-8Pa(1×10ˉ10mmHg)到超高壓1460MPa;閥門的通徑從1mm到6000mm三作用氣動q341f.com/' target='_blank'>球閥,甚至達到9750mm。閥門的材料從 鑄鐵、碳素鋼,發展到鈦及鈦合金鋼等,還有高強耐腐蝕鋼、低溫鋼和耐熱鋼閥門。閥門的驅動方式從動發展到電動、氣動、液動,直至程控、數空、遙控等。閥門的加工工藝也從普通機床到流水線、自動線。

氣動高壓球閥上海凡而_氣動法蘭球閥 夾蝶閥_三作用氣動球閥

根據啟閉閥門的作用不同三作用氣動球閥,閥門的分類方法很多,這里介紹下列幾種。

1. 按作用和用途分類

(1) 截斷閥:截斷閥又稱閉路閥,其作用是接通或截斷管路中的介質。截斷閥類包括閘閥、截止閥、旋塞閥、球閥、蝶閥和隔膜等。

(2) 止回閥:止回閥又稱單向閥或逆止閥,其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。

(3) 安全閥:安全閥類的作用是防止管路或裝置中的介質壓力超過規定數值,從而達到安全保護的目的。

(4) 調節閥:調節閥類包括調節閥、節流閥和減壓閥,其作用是調節介質的壓力、流量等叁數。

(5) 分流閥:分流閥類包括各種分配閥和疏水閥等,其作用是分配、分離或混合管路中的介質。

氣動高壓球閥上海凡而_氣動法蘭球閥 夾蝶閥_三作用氣動球閥

三作用氣動球閥_氣動高壓球閥上海凡而_氣動法蘭球閥 夾蝶閥

2. 按公稱壓力分類

(1) 真空閥:指工作壓力低于標準大氣壓的閥門。

(2) 低壓閥:指公稱壓力PN ≤1.6Mpa 的閥門。

(3) 中壓閥:指公稱壓力PN 為2.5、4.0、6.4Mpa的閥門。

(4) 高壓閥:指工稱壓力PN 為10~80Mpa的閥門。

(5) 超高壓閥:指公稱壓力 PN≥100Mpa的閥門。

氣動法蘭球閥 夾蝶閥_三作用氣動球閥_氣動高壓球閥上海凡而

3. 按工作溫度分類

(1) 超低溫閥:用于介質工作溫度 t450℃的閥門。

氣動高壓球閥上海凡而_氣動法蘭球閥 夾蝶閥_三作用氣動球閥

三作用氣動球閥_氣動高壓球閥上海凡而_氣動法蘭球閥 夾蝶閥

4. 按驅動方式分類

(1) 自動閥是指不需要外力驅動,而是依靠介質自身的能量來使閥門動作的閥門。如安全閥、減壓閥、疏水閥、止回閥、自動調節閥等。

(2) 動力驅動閥:動力驅動閥可以利用各種動力源進行驅動。

電動閥:借助電力驅動的閥門。

氣動閥:借助壓縮空氣驅動的閥門。

液動閥:借助油等液體壓力驅動的閥門。

此外還有以上幾種驅動方式的組合,如氣-電動閥等。

(3) 手動閥:手動閥借助手輪、手柄、杠桿、鏈輪,由人力來操縱閥門動作。當閥門啟閉力矩較大時,可在手輪和閥桿之間設置此輪或蝸輪減速器。必要時,也可以利用萬向接頭及傳動軸進行遠距離操作。

三作用氣動球閥_氣動高壓球閥上海凡而_氣動法蘭球閥 夾蝶閥

綜上所述,閥門分類方法是很多的,但主要是按其在管路中所起的作用進行分類。工業和民用工程中的通用閥門可分成11類,即閘閥、截止閥、旋塞閥、球閥、蝶閥、 隔 膜閥、止回閥、節流閥、安全閥、減壓閥和疏水閥。其他特殊閥門,如儀表用閥、液壓控制管路系統用閥,各種化工機械設備本體用閥等,均不在本書介紹范圍以內。

氣動高壓球閥上海凡而_三作用氣動球閥_氣動法蘭球閥 夾蝶閥

5. 按公稱通徑分類

(1)小通徑閥門:公稱通徑DN≤40mm的閥門。

(2)中通徑閥門:公稱通徑DN為50~300mm的閥門。

(3)大通徑閥門:公稱閥門DN為350~1200mm的閥門。

(4)特大通徑閥門:公稱通徑DN≥1400mm的閥門。

三作用氣動球閥_氣動高壓球閥上海凡而_氣動法蘭球閥 夾蝶閥

6. 按結構特征分類

氣動法蘭球閥 夾蝶閥_三作用氣動球閥_氣動高壓球閥上海凡而

(1)截門形:啟閉件(閥瓣)由閥桿帶動沿著閥座中心線作升降運動;

(2)旋塞形:啟閉件(閘閥)由閥桿帶動沿著垂直于閥座中心線作升降運動;

(3)旋塞閥:啟閉件(錐塞或球)

圍繞自身中心線旋轉;

(4)旋啟閥:啟閉件(閥瓣) 圍繞座外的軸旋轉;

(5)蝶行:啟閉件(圓盤) 圍繞閥座內的固定軸旋轉;

(6)滑閥行:啟閉件在垂直于通道的方向滑動。

三作用氣動球閥_氣動法蘭球閥 夾蝶閥_氣動高壓球閥上海凡而

7. 按連接方法分類

氣動高壓球閥上海凡而_氣動法蘭球閥 夾蝶閥_三作用氣動球閥

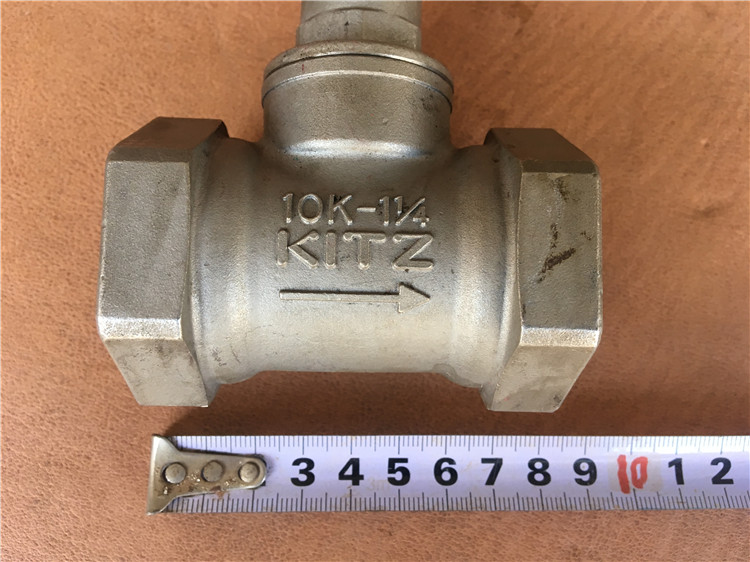

(1)螺紋連接閥門:閥體帶有內螺紋或外螺紋,與管道螺紋連接。

(2)法蘭連接閥門:閥體帶有法蘭,與管道法蘭連接。

(3)焊接連接閥門:閥體帶有焊接坡口,與管道焊接連接。

(4)卡箍連接閥門:閥體帶有夾口,與管道夾箍連接。

(5)卡套連接閥門:與管道采用卡套連接。

(6)對夾連接閥門:用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。

8. 按閥體材料分類

(1)金屬材料閥門:其閥體等零件由金屬材料制成。如鑄鐵閥、碳鋼閥、合金鋼閥、銅合金閥、鋁合金閥、鉛合金閥、鈦合金閥、蒙乃爾合金閥等。

(2)非金屬材料閥門:其閥體等零件由非金屬材料制成。如塑料閥、陶 閥、搪 閥、玻璃鋼閥等。

(3)金屬閥體襯里閥門:閥體外形為金屬,內部凡與介質接觸的主要表面均為襯里,如襯膠閥、 襯塑料閥、襯陶閥等。

TAG:閥門電動裝置,高溫閥門
?
