之前介紹組合式減壓閥在國華廣州電廠應用,目前介紹閥門是由旋塞閥變遷而至的。它的啟閉件為一個立方體,運用立方體繞襯套的軸線旋轉90。,實現開啟和關掉的目的。閥門在管道上主要適于截?cái)唷⒎峙浜透淖兘橘|(zhì)流動方向,設計成V形開口的閥門,還具備良好的流量調節功能。
閥門除了結構簡略、密封性好,但是在一定的公稱規格范圍內具備容積小、重量輕、材料消耗少、安裝規格小,而且驅動扭矩小、操作簡便、易實現迅速啟閉,是近十幾年來發展快的球閥品種之一。閥門的使用十分廣泛,使用品種和人數仍在不斷擴大,甚至向低溫、高壓、大口徑、高密封性、長壽命、優良的調節功耗,以及一閥多功能方向發展。其靠譜性及其他功耗指均達到較高水平。隨著閥門的發展,在可以預見的短時間內,非常是在石油與天然氣輸送管道,焦化裂化分餾裝置、海洋石油、煤直接液化油裝置上以及核工業方面將有更廣泛的應用。
環保閥門種類閥門的特點如下:
①具有低的流阻;②因在工作時不會卡住(在無潤滑劑時),故能靠譜的應適于磨蝕性介質和低沸焦液體中;③在較高的工作壓力和較高的工作氣溫范圍內,能實現完
全密封;④可實現迅速啟閉,這些結構的閥門,其啟閉時間僅為0.5-1。,以保證能適于實驗臺
的手動化系統中,迅速啟閉閥門時,操作無沖擊;⑤球形關掉件能在邊界位置上手動定位;⑥雙
向密封,密封靠譜;⑦在全開和全閉時,立方體和噴嘴的密封面與介質隔離,所以高速通過管件的介質不會對密封面侵蝕;⑧體腔內的介質壓力即便多于外殼材料在38℃時額定壓力的1.33倍時,可手動泄放入出口管道或進口管道;⑨可設計成具備防火密封功能;⑩具有防靜電功能;⑩設計成V形開口立方體的閥門,具備良好的流量調節功能;⑩結構緊湊、質量輕,可以覺得它是適于高溫介質系統合理的閥體結構;⑩閥體對稱,尤其是沖壓殼體結構,能挺好地承受來自管線的撓度;⑩關閉件能承受關掉時的高壓差;⑥全鉚接閥門的閥門,可以直接埋于地下,使閥門的內件不受侵蝕,高使用壽命可達40年,是石油、天然氣輸送管道的閥體。
山東泰科龍管件主營管件有:蒸氣減壓閥,減壓閥(二氧化碳減壓閥,可調式減壓閥,水減壓閥因?yàn)殚y門有上述特點,因此適用范圍很廣:①公稱規格從DN8-;②公稱壓力PN從真空到42.OMPa;③工作氣溫從-204-+816qC。閥門主要的噴嘴密封材料就是聚四氟烯烴(PTFE).它幾乎對所有的物理物質都是惰性的,且具備磨擦系數小、性能穩定、不易老化,適用氣溫廣及密封功耗優良的綜合特性。但聚四氟烯烴的地理特征有較高的膨脹系數,對冷流的敏感性和不良的熱傳導性,要求噴嘴的密封面設計應當緊扣這種特征進行。噴嘴的密封圈材料,包括聚四氟乙烯族和填充聚四氟烯烴、尼龍及其他材料。當密封材料變硬時,密封的牢靠性就遭到破壞,非常是在低壓差的狀況下。之外,像橡膠那樣的合成橡膠,也可以用作墊圈密封材料,但它所適用的介質和使用的氣溫范圍要遭到限制。另外,不潤滑使用合成橡膠容易卡住立方體。為了滿足低溫、高壓、強沖蝕、介質帶漂浮顆粒、長壽命等工業的使用要求,近些年來金屬密封閥門得到了巨大的發展。適于調節流量的V形閥門還有很快的發展。尤其在工業發達國家,閥門的結構在不斷改進,如應用在石油、天然氣輸送管道上的支承板固定球結構全鉚接閥門;分餾裝置上用的升降桿式聯軸器,低溫閥門;V形開口調節閥門等,因而使閥門的技術達到一個全新的水平。閥門按立方體的結構和閥門原本的結構可分為以下七種。

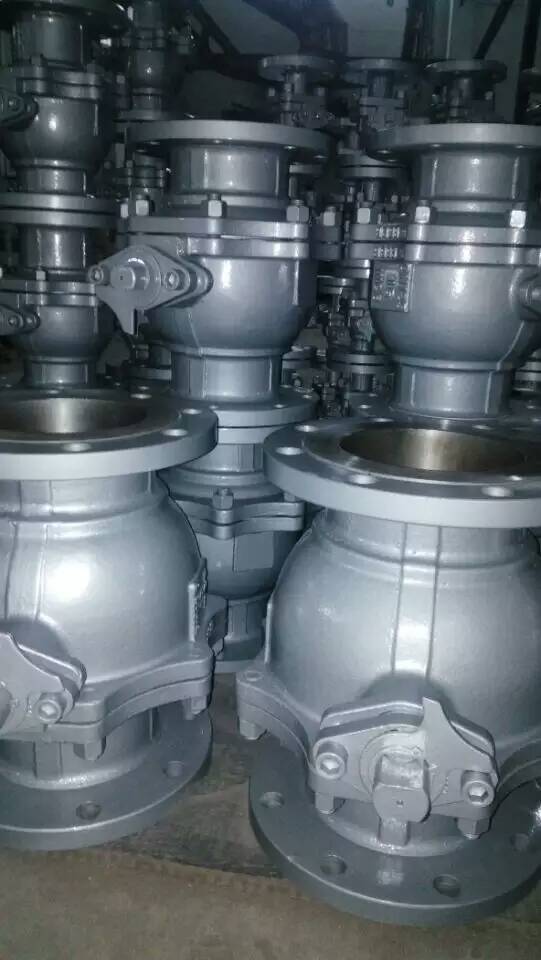

1.環保閥門種類浮動球止回閥

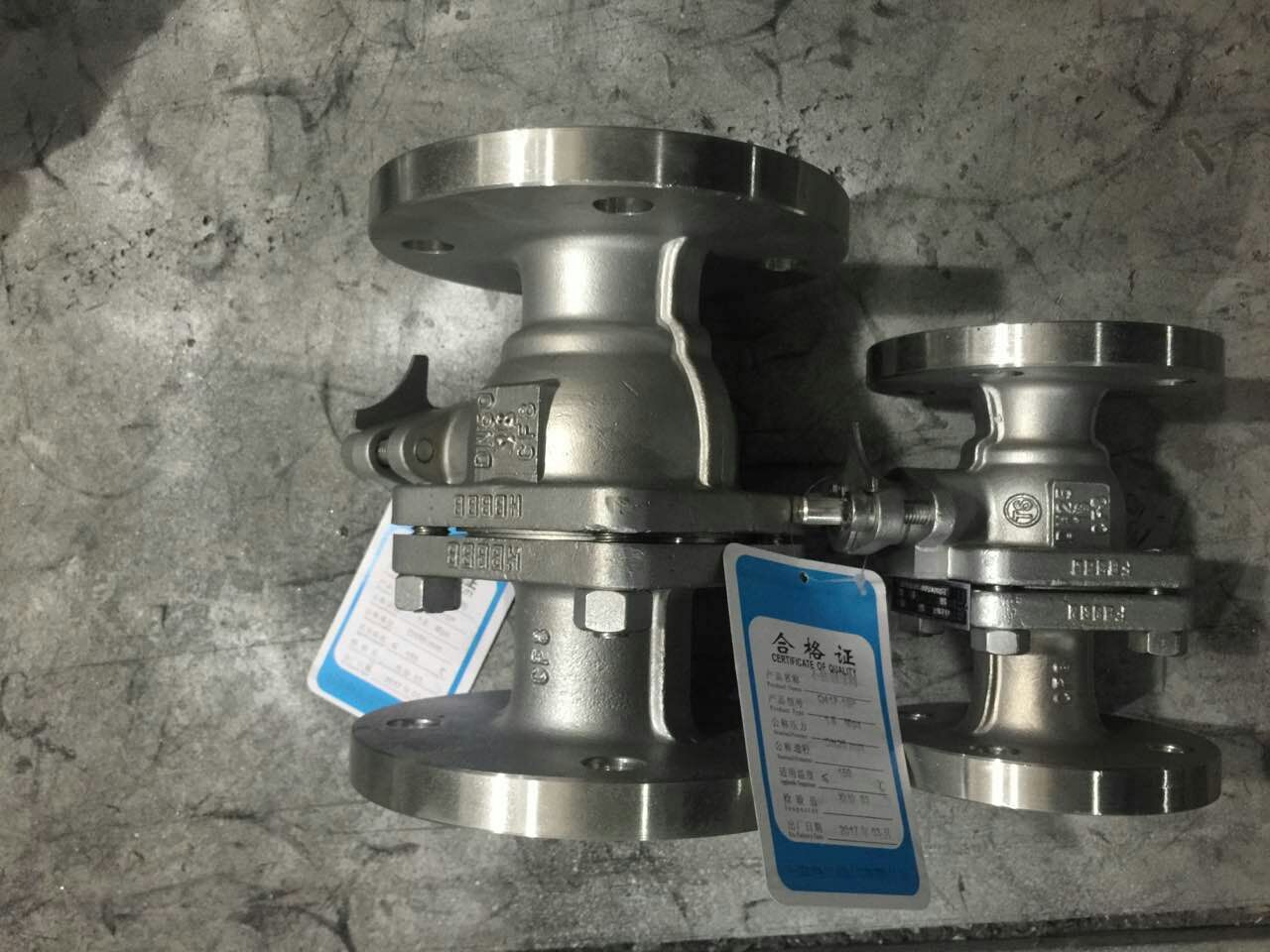

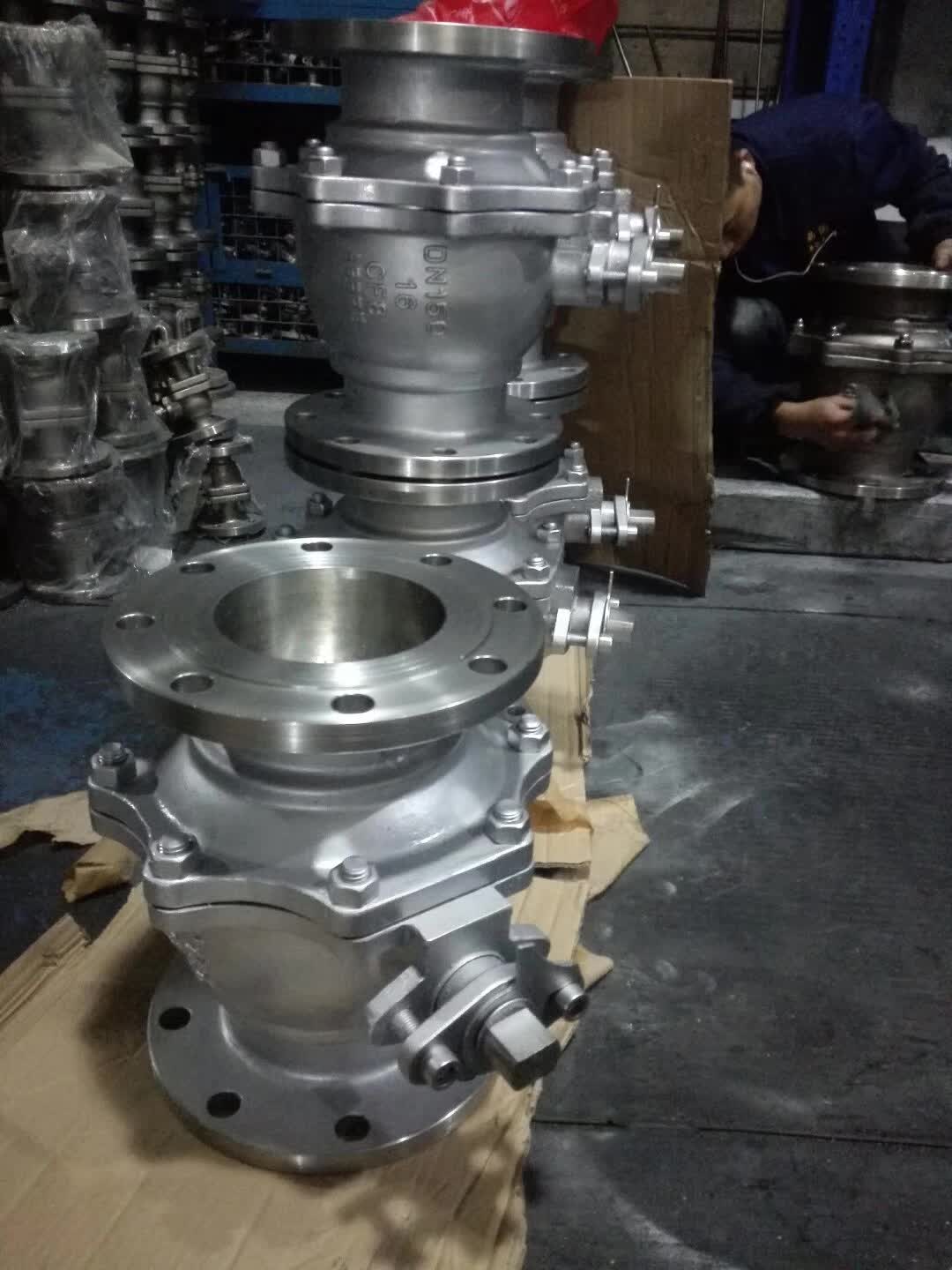

這些閥門的立方體是浮動的,由兩個汽缸支承,在介質壓力的作用下,立方體本來能形成一定量35的位移,并牢牢壓在出口端的噴嘴密封圈上,保證出口端密封;假如標準要求為進口端密封,就該設計成帶活動套筒聯軸器,噴嘴反面有預緊彈簧的浮動球止回閥。浮動球止回閥按照閥門的結構方式分為一體式浮動球止回閥(閥門為一個閥門),如圖2-26所示;二體式浮動閥門(閥門由左、右體兩體構成),如圖2-27所示;帶活動套筒聯軸器的浮動球止回閥,如圖2-28所示。圖2-26-體式浮動球止回閥
浮動球止回閥的結構簡略,密封功耗良好,因?yàn)閳A球所承受的工作介質壓力全部傳給了出口端聯軸器密封圈,然而,這些結構只適用于中、低壓管件。
浮動球閥門的劣勢是,裝配時預緊力不易控制,并且還要用不同長度的螺母來調整,裝配困難,制造精度要求高,同時操作轉矩也較大。
2.環保閥門結構種類固定球止回閥

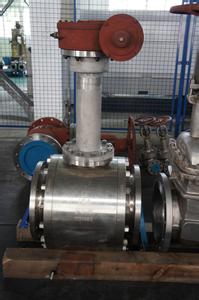

閥門的立方體是固定的,由兩段與立方體連結在一起的固定軸與閥門上的滑動聯軸器支承;關掉時,在介質壓力的作用下,立方體不會形成位移。一般,與立方體連結在一起的上、下凸緣均裝有滑動軸套或滾動聯軸器,以減少啟、閉時襯套與聯軸器的磨擦力,進而降低操作轉矩,這些固定球止回閥適用于高壓和大口徑管件。
固定球止回閥一般設有活動噴嘴密封圈,在介質壓力的作用下,聯軸器密封圈就能形成位移。在噴嘴密封圈的上方,設有預紫力彈簧,平常在彈簧預緊力的作用下,密封圈依然壓在立方體上。當有介質壓力時,介質壓力使噴嘴密封圈牢牢壓在圓球上,進而保證閥門的密封功耗。固定球止回閥按照閥體的結構分為兩體式固定球止回閥,如圖2-29所示;三體式固定球止回閥,如圖2-30所示;上裝式固定球止回閥,如圖2-31所示;全鉚接式固定球止回閥,如圖2-32所示。

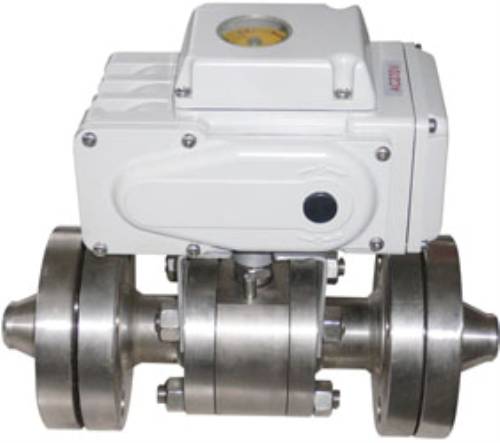

圖2-30三體式固定球止回閥1一閥芯2一濾料壓蓋3-濾料4-閥門5-噴嘴密封圈6一立方體7-閥門連
接螺絲8-左、右閥門9-凸面IO-沖壓端II-環連結端A-凸面結構厚度B-沖壓端結構厚度C-環連結端結構厚度
圖2-31上裝式固定球止回閥1-濾料2一濾料壓蓋3-閥蓋4-閥門連結螺絲5-閥門6-噴嘴密封圈7-襯套8-立方體9-法蘭凸面IO-沖壓端II-環連結端A-凸面結構厚度B-沖壓端結構厚度C-環連結端結構厚度
另外,為保證固定球止回閥的密封功耗,在初次密封失效后,可選用一種適宜于高壓、大口徑固定閥門的注脂閥,就是在二體式、三體式、上裝式、全鉚接式固定球止回閥的閥門墊圈密封圈部位和濾料部位安裝注脂閥。可在兩個噴嘴密封圈和輪緣濾料處注入特制的密封脂,該密封脂要保證在50℃時不融化,保持原有的功耗。該密封脂在兩個密封面上和輪緣濾料處產生一層油脂膜,既提高了密封功耗,又增加了操作扭矩,帶注脂閥的固定球止回閥,要求按一定的時間間隔向固定閥門內注脂。
3.環保閥門結構種類彈性球止回閥
這些閥門的立方體是彈性的,如圖2-33歷示,適用于低溫、高壓介質。在立方體上開有一個彈性槽,一般墊圈密封圈選用金屬制造,為了保證密封,還要巨大的密封比壓,僅靠介質原本的壓力已達不到密封要求,因此,應當對墊圈密封圈和立方體的接觸面上施加外力。
彈性立方體是在立方體過水孔內壁的上、下端開一窄槽,以便使立方體榮獲彈性。這些結構,在開啟和關掉時可以降低兩密封面間的磨擦,同時也就減少了操作扭力,使開啟或關掉省力。
4.環保閥門結構種類雙聯閥門
該種聯軸器的結構如圖2-34所示,為雙聯L形浮動三通閥門。該種閥門用一個搖桿或齒輪嚙合自動裝置操縱兩臺L形三通閥門,兩臺動作應當*同步,使一臺處于開啟狀態,另一臺處于關掉狀態。
圖2-32全鉚接式固定球止回閥1-襯套2一濾料壓蓋3-濾料4-閥門5-噴嘴密封圈6-立方體7-左、右閥門8-法蘭凸面9-沖壓端10-環連結端
A-凸面結構厚度B-沖壓端結構厚度C-環連結端結構厚度圖2-33彈性球止回閥圖2-34雙聯閥門
噴嘴密封圈選用聚四氟烯烴制造,用螺絲壓緊閥蓋,實現密封。閥門與閥蓋連結處設有調整螺母,以調整預緊力,噴嘴上方設有碟形彈簧,蝸輪箱與一閥門用托架固定連結,與另一臺閥門用活動接頭連結,要保證兩臺閥門襯套同軸,兩臺閥門襯套連結方向成180。。
該閥主要應適于罐式過濾器兩過濾罐的擦洗,要保證一過濾罐在擦洗,另一過濾罐在工作狀。
態。
5.V形球止回閥
其結構如圖2-35所示。它在立方體上開有一個V形通道口,隨著立方體的旋轉,開口的面積不斷發生變化,但開口面的形狀仍然保持為三角形;當V形開口旋轉到立方體和閥門上的密封圈緊一密接觸時,達到關掉密封;開、關的視角范圍是90。。這些閥門的特性如下:①V形開口與閥門密封面之間有剪切作用,可以截?cái)嗬w維狀的流體,如紙漿、纖維、含顆粒的介質,密封功耗好;②流通能力大,比相似型號的普通球閥高一倍;③流量特征近似于等百分
6.升降桿式聯軸器
該種閥門多為金屬密封閥門,為單殼體結構,噴嘴密封面點焊硬質合金,立方體與噴嘴的接觸面也點焊硬質合金,還有在立方體表面選用超聲速涂裝炭化鎢粉末,或選用熱涂裝鎳基奈米金屬粉末的,使立方體表面強度達60HRC以上。
圖2-35氣動V形球調節閥門1-手輪2-發動機3-薄膜4-彈簧5-連結桿6-彈簧套筒7-定位銷8-萬向軸承9-襯套10-驅動軸11-箱體12-連結托架13-立方體14、15-閥麈
圖2-36軌道升降桿式聯軸器1-球軸點焊層2一立方體3-閥門4-螺母5-雙頭螺柱6-六角形螺絲7-濾料注入附件8-閥蓋9-襯套IO-襯套導銷11-襯套螺絲12-聯軸器13-聯軸器座14-手輪15-襯套保護套16-繼電器位置指示器17-閥助攻18-緊定螺絲19-濾料墊20-濾料21-可注入式濾料22一閥蓋螺母23-支承螺母(未顯示)24-立方體導銷25-0形密封圈26-噴嘴體27-噴嘴密封圈28-立方體密封面29-球軸軸桿
該種閥門有兩種結構,一種結構是在軸套上開有S形導槽,在閥蓋上設有導銷,導銷與導槽配合,使襯套升降時推動立方體先離開噴嘴密封面,再旋轉90。,達到開啟位置,關掉時,先使立方體旋轉90。,于是再壓向汽缸密封面,如圖2-36所示。
另一種結構是在軸套的上部銑有螺旋扁球閥類型,當輪緣升降時,螺旋扁先推動立方體脫離噴嘴密封面,于是再旋轉900開啟,當關掉時,輪緣推動立方體先旋轉90。,抵達關掉位置后,再壓向汽缸密封面,如圖2-37所示。這些閥門在啟、閉過程中,沒有磨擦,適用于低溫、高壓載荷。
圖2-37螺旋升降桿式聯軸器1-立方體軸墊2-閥門3-立方體4-導銷5-閥蓋6-濾料壓套7-濾料壓板8-襯套9-電動裝置IO-螺絲】l-螺絲12-濾料13-襯套導套14、17-螺母15-噴嘴16立方體軸18-六角形螺絲19-雙頭螺柱20-螺母21-銘牌
7.金屬密封半閥門
該種閥門的立方體為部份球面,還有制成偏心的半球。噴嘴選用金屬制成,在汽缸密封面處點焊硬質合金。關掉時,輪緣旋轉900,使半球漸漸壓向汽缸密封面,達到密封。開啟時襯套逆向旋轉90。使半球借助偏心,漸漸脫離墊圈密封面。該種結構的閥門球閥類型,在開啟或關掉的頓時有點磨擦,之后立方體就舍*脫離開噴嘴密封圈。該種聯軸器的結構如圖2-38所示。它適用于低溫載荷或介質中帶有固體顆粒的場合,如電廠或電廠的除灰系統。

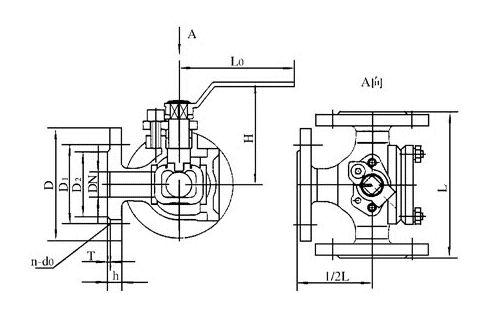

以上所述是按照立方體或閥門的結構方式來分類的。另外,依據閥門通道的位置又可分為直通式(圖2-27)、三通式(圖2-39)、直角式(圖240)等。后兩種閥門還有浮動球和固定球之分,主要是適于分配介質和改變介質流動方向的場合。與本產品相關論文:禁油低脂二氧化碳減壓閥操作維護
