臺臣牌球閥結構常用四大類球閥圖紙介紹圖紙

類別:閥門行業動態  發布時間::[2023-08-11 16:59:42]

閥門結布光介紹:

閥門結布光主要介紹閥門內部結構細節說明,通過解剖圖看見內部零件細節,差別各式不同閥門結構之間的差距。臺臣牌閥門結構可分為浮動式聯軸器、固定式聯軸器、V型閥門、三通閥門等,依據使用載荷的不同采用不同結構的閥門,下邊是常用四大類閥門結布光介紹,同時我司可提供更詳細的閥門圖紙給用戶作為采購附件使用。其他種類的閥門結布光例、圖片、解剖圖、動態圖、外形規格圖請?jiān)趦?nèi)球閥圖片中查看。

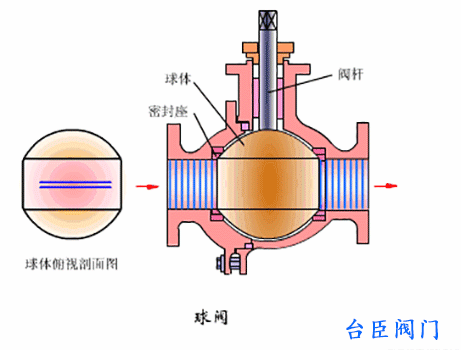

球閥結構圖

浮動式聯軸器結布光:

浮動式聯軸器結構選用浮動式閥球,閥球選用O型球,有啟閉功耗穩定、密封療效好的優點球閥種類,當介質正逆向流動時,閥球也逐漸往介質流動方向壓緊,達到單向密封療效,隨著壓力減小球壓緊墊圈密封提升,密封也越好,簡略的說浮動式聯軸器球可在內部追隨介質自由浮動密封,固稱浮動式球閥。該閥門通常適用于小口徑,壓力大于100公斤的場合作為繼電器、啟閉使用。改裝氣動或電動演弄成氣動閥門、電動閥門,連結PLC,可實現手動啟閉、切斷、調節使用。右圖是臺臣新型浮動式聯軸器結布光,其他種類閥門圖例請?jiān)谛侣剤D片中查看。

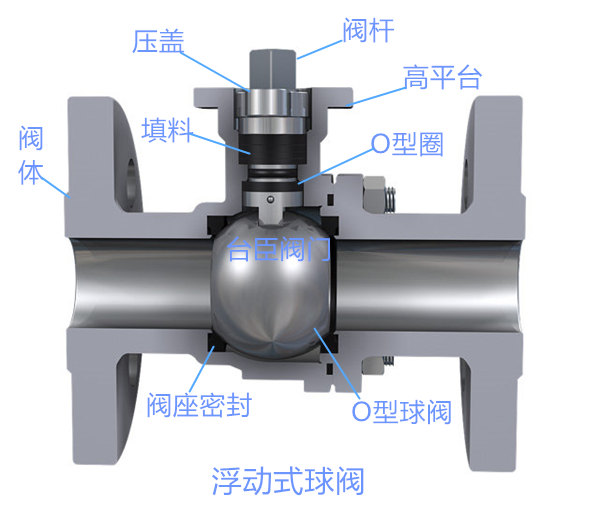

浮動式球閥圖片、結構圖

固定式聯軸器結布光:

固定式聯軸器結構選用上下兩個襯套,上為凸緣,下為固定軸,操作扭距小,工作時,閥前流體壓力在圓球上形成的斥力全部傳遞給聯軸器,不會使圓球向汽缸聯通球閥種類,因此殼體不會承受過大的壓力,適用于高壓和大口徑的閥體。固定式聯軸器關掉件是個立方體,立方體繞閥門中心線作旋轉來達到開啟、關閉的一種球閥。閥門在管道中主要拿來做截?cái)唷⒎峙浜透淖兘橘|(zhì)的流動方向。臺臣球閥生產的鍛鋼固定式聯軸器可適用于壓力的高壓場合,口徑超出48”的大口徑場合中使用。

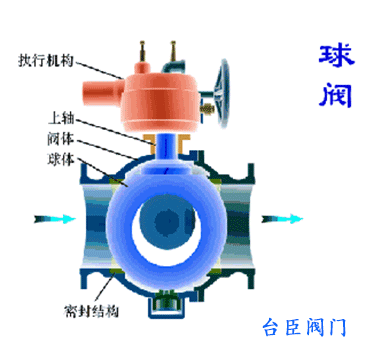

固定球閥動態圖

右圖為臺臣固定式聯軸器結布光,相關閥門圖片可在圖片大全中查看。

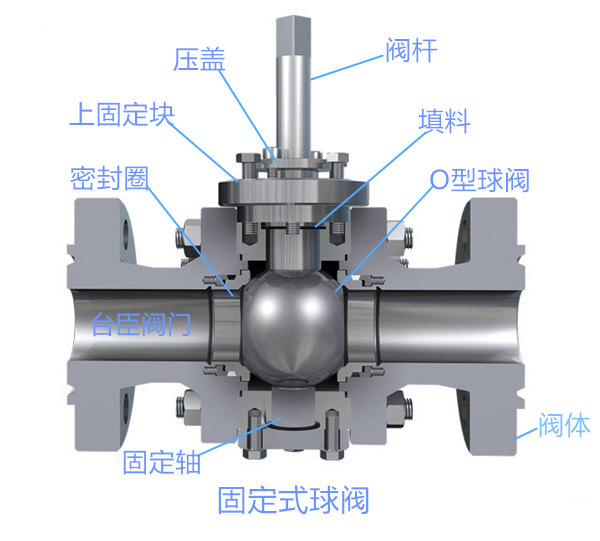

固定式球閥結構圖、圖片

V型閥門結布光:

V型閥門結構是固定式聯軸器的升級版,并且該閥門屬于雙向密封,球?yàn)閂型半球方式,它的V型切口與金屬襯套之間具備剪切作用,非常適宜含纖維、微小固體顆粒、料漿等介質的場合中使用。改裝氣動執行器演弄成氣動V型閥門可作為截?cái)唷㈤]使用。改裝電動執行機構演弄成電動V型球閥可作為調節介質氣溫、壓力、流量使用。下邊是臺臣VQ4747F固定式V型閥門圖片及內部細節圖,更多V型閥門解剖圖請聯系工作人員。

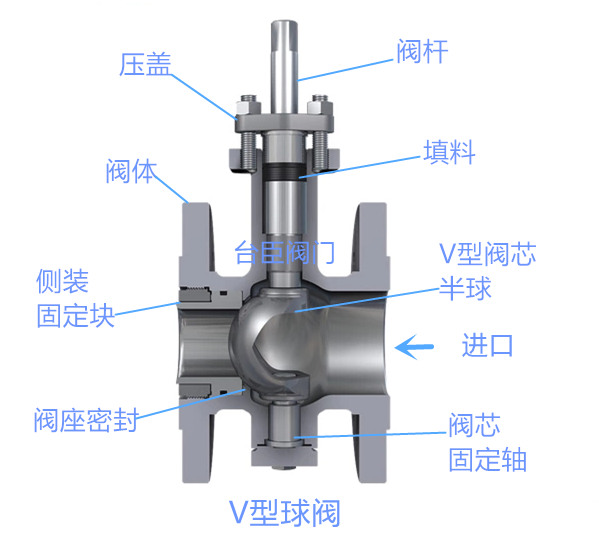

V型球閥結構圖、圖片

三通閥門結布光:

三通閥門結構分為L型分流、T型合流兩種,分流L型為一進一出稱為卸荷閥,使用時打開正常出口,不使用時截?cái)嗟搅硗庖粋€(gè)口。合流T型三通閥門為兩進一出結構,通常是作為混和閥使用,將兩種不同介質原料、溫度、壓力等參數通向一個出口,作為合流、混流使用。臺臣三通閥門可加執行器,演弄成氣動三通閥門和電動三通氣閥門。下邊是臺臣管件Q44F三通閥門結布光,關于三通閥門流向圖、外形規格圖等圖片可向客服人員索取樣本。

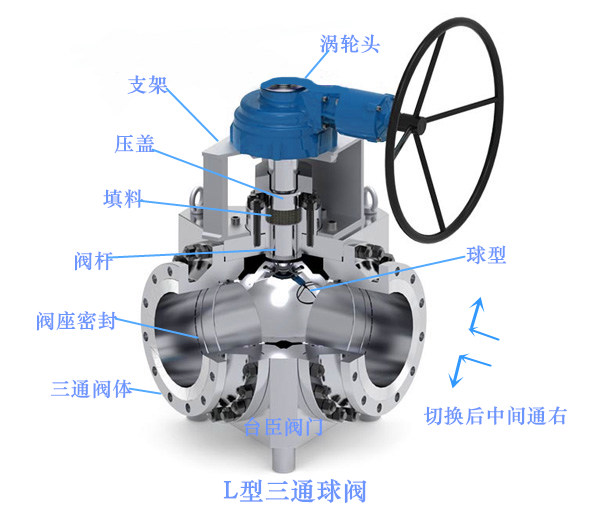

三通球閥結構圖、圖片

氣動閥門結布光:氣動閥門由氣動執行器和閥門組成,在要求遠程控制或則調節場合還可以選裝電磁閥、定位器等附件,改裝電磁閥可作為遠程截?cái)嚅y使用,改裝定位器可接受訊號調節閥門開度大小,通過控制閥門開度大小實現對介質壓力、流量參數的精準調節。閥門選用V型結構可適于介質嚴苛的場合中使用。

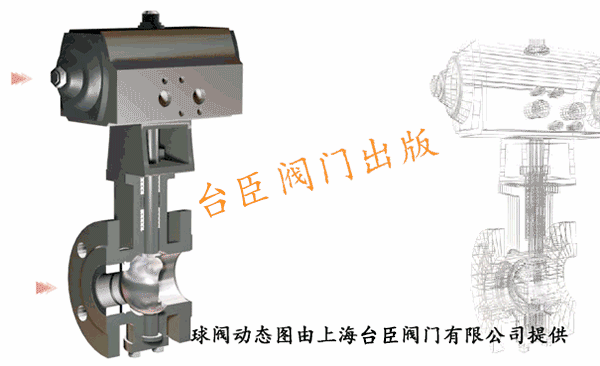

氣動球閥動態圖

TAG:結構圖,v型球閥
?
