法蘭全焊接球閥該怎么樣安裝和維護呢?
類別:閥門行業動態 發布時間::[2023-04-24 20:02:00]

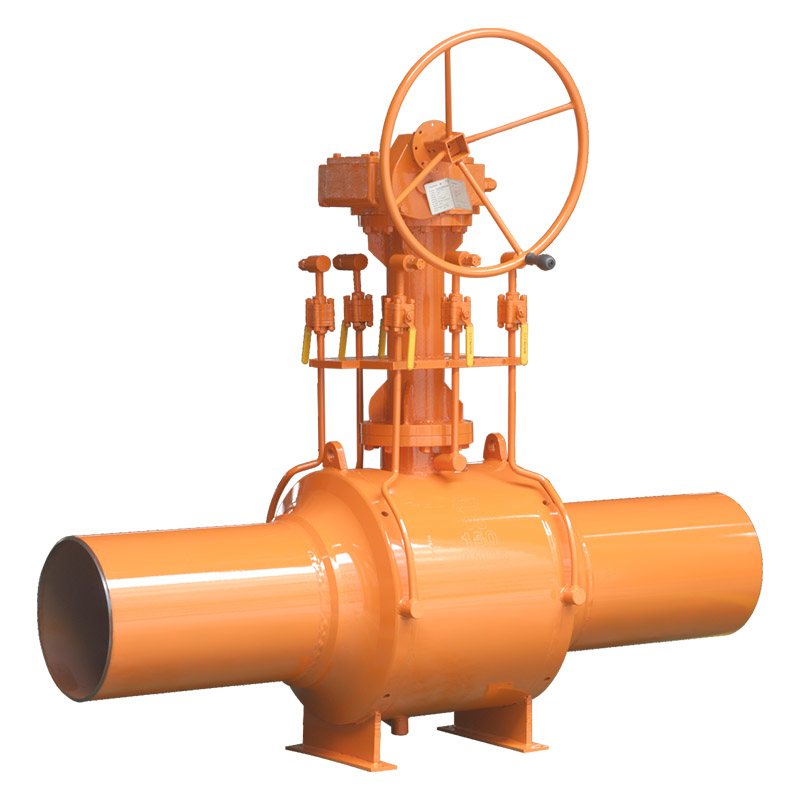

法蘭式全鉚接閥門是按照API6D的耐火性和靜水壓力設計制造的。襯套依據用戶要求加長。閥門的立方體和其他金屬零件選用優質材料鑄造而成,以確保閥門的品質和硬度。立方體由濾料函或支撐板固定。濾料函或支撐板固定球可以去除介質作用在球上的力對導輪形成的力偶,所以襯套只好承受力矩。之外,低磨擦特氟龍復合材料軸套固定在滾珠周圍。該閥工作穩定,繼電器扭力小,操作便捷。密封選用奇特的單層軟密封和金屬密封,產生三重密封。確保密封靠譜,使用安全。使用壽命長,免維護。那法蘭全鉚接閥門該如何樣安裝和維護呢?
1、法蘭全鉚接閥門安裝前試壓要求:
管線管件在安裝前應進行壓力實驗,以確保管件原本的密封性和安全性。
(1)硬度實驗。硬度實驗介質為水;在閥體一側的套筒上沖壓高壓蓋。球閥開啟至45℃后,通過套筒上的試壓閥向閥門注水。降壓至閥門公稱壓力的1.5倍,保壓15min;無泄露為合格。
(2)氣密性實驗。氣密性實驗以甲烷為介質;關掉閥門。從套筒上的壓力檢測閥向閥門注入氣體。壓力升至閥門標稱壓力的1.1倍。中室泄壓閥通過膠管連結到水容器上進行測試。插入深度為1cm;5min內無氣泡為合格。
2、安裝:
(1)起吊。球閥起吊應正確。為了保護凸緣,不要將提高鏈系在手輪、齒輪箱或致動器上。沖壓前不得撤除閥套兩端的保護帽。
(2)沖壓。法蘭全鉚接閥門與經理道的連結應選用弧焊。點焊品質應當符合《圓盤彎曲焊接接頭射線拍照檢測》(-2005)二級膠卷標準。通常來說,一次性沖壓不能完全保證合格。因而,在購買球閥時,制造商應要求制造商在閥體兩端提高1.0m長的套管,即便點焊不合格,且有足夠的厚度截斷不合格的熔焊,并將其再次沖壓到閥門和管路上,球閥應處于100%全開位置,以避免噴濺的焊渣毀壞閥球。同時,確保球閥內部密封的氣溫不少于140℃,必要時采取適當?shù)睦鋮s舉措。
(3)球閥井回填。法蘭全鉚接閥門選用特殊結構設計,免維護。敷設前,在閥體兩側涂上Pu專用防腐層。同時,按照地面的深度,將汽缸和輪緣、中間空腔排食道和輪緣緊急注脂的三根注脂管適當延長,從而工作人員在地面上完成所有操作。直接敷設完成后,即可修筑大型球閥手坑,因此,傳統的非全鉚接閥門不能直接地埋,還要修筑小型球閥井。因而產生危險的受限空間,不促使安全作業。同時,閥門原本以及殼體與管線之間的螺絲連結會被磨蝕,影響球閥的使用壽命。法蘭全鉚接閥門的日常操作和維護:
為了延長球閥的使用壽命,平常球閥的操作和維護應遵守以下程序。法蘭全鉚接閥門的日常維護操作:
經常操作管件除了可以避免雜質集聚在噴嘴或閥球表面,還可以防止坯料鑲嵌件的過于局部銹蝕。
(1)繼電器時間要求。假如球閥啟閉速渡過快,球閥會扭曲、負荷過大,輪緣會毀壞;平緩切換會造成噴嘴表面常年被介質侵蝕。因而,操作時間應保持在適當?shù)姆秶鷥取R罁涷灒蜷y切換時間(秒)控制范圍的下限可以是閥體標稱規格(英寸)的一半,上限可以恐怕為管件標稱規格(英寸)的5倍。
(2)管件投入運行時球閥制造商,閥球應全開或全關,不得半開或半關球閥制造商,以免燒壞墊圈。
(3)噴嘴腔是管線球閥容易污染的區域。為了保證汽缸的自由聯通,應每年擦洗一次,井應定期通過排水嘴檢測球閥的密封性。輔助天然氣干線的球閥一般甚少調整,應起碼每年打開和關掉一次,并注入適當?shù)谋苊饬⒎襟w和噴嘴膠合及閥球與噴嘴之間的子磨。
法蘭全鉚接閥門良好的技術特點并且整條輸氣管道揮然一體(全部沖壓而成),提高了管線(含球閥)的整體抗蠕變、抗地質水災(如地質倒塌)的能力.減少了漏水的或許.球閥靠譜性增強壽命延長,安裝和維護也十分便捷。
