法蘭連接端浮動球側裝兩體式球閥的分類及分類方法

類別:閥門行業動態  發布時間::[2023-03-25 16:44:05]

閥門是旋塞閥的改進變遷,他們屬同一類別,閥門的關掉件是立方體而不是旋塞,立方體繞閥門中心線作90°旋轉,可啟閉管件。閥門主要起截斷、分配和改變介質流動方向的作用,設計成V形開口的聯軸器還可作流量調節用。聯軸器具有旋塞閥的特點球閥類型,同時擺脫了旋塞閥的劣勢,閥門的特點如啟閉扭力小,密封功耗好等。法蘭連結端浮動球側裝兩體式聯軸器如圖1所示。

圖片

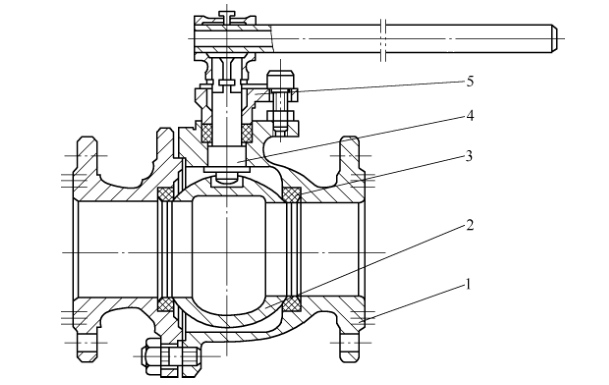

圖1法蘭連結端浮動球側裝兩體式聯軸器1一閥芯2一立方體3一密封圈4一閥芯5一濾料壓蓋

(1)閥門的分類閥門分類方式太多,下邊介紹幾種。1)按立方體結構方式分類

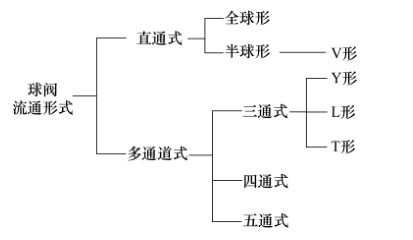

2)按閥門流通方式分類

圖片

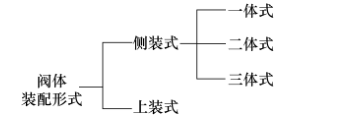

3)按閥門組裝方式分類

圖片

4)按閥門流道半徑分類

圖片

(2)閥門的功耗立方體流道為方形,不縮徑的立方體方形流道與閥門方形流道連結呈直管段,因此流阻十分小。依照不同的載荷,密封副可選擇金屬/金屬和金屬/非金屬(+金屬),密封功耗好。閥門在容積小、啟閉快速、操作便捷、安全靠譜、使用壽命長及適用范圍廣等特點,部份代替了閥門、截止閥及節流閥。多通道閥門可拿來實現介質分配與改變介質流向的功能。下邊對閥門功耗的異同點進行介紹。

特點:(1)流體阻力?。ㄈ◤搅鞯酪r套的阻力系數與同寬度管段幾乎相似)。

(2)結構簡略,閥門對稱、體積小,可單向流動、雙向密封。

(3)密封靠譜(尤其是噴嘴密封面選用非金屬材料時)。

(4)操作便捷、啟閉快速,搖動90°就能完成,以便遠距離控制。

(5)修理便于,噴嘴密封圈通常都是活動的,拆換便捷,假如選用上裝式結構,可在線更換。

(6)球閥在全開或全關位置,密封副與介質完全隔離,高速通過的介質不會沖刷密封副。

(7)立方體在啟閉時是旋轉擦洗的過程,因此多數結構的閥門可適于帶漂浮固體顆粒的介質,采用合適的耐熱噴嘴密封材料,也可適于塊狀介質。

(8)直通式聯軸器作截斷用,使用廣泛;三通、四通及五構型閥門適于分配介質和改變介質流向;V形閥門可作節流用。

(9)全管徑閥門全開時清掃球便于通過清掃管道,在石油、天然喉管道中廣泛應用。

(10)適用范圍廣:工作壓力從真空至高壓,公稱外徑為DN8~3000,工作氣溫為-254~815℃。

劣勢:(1)噴嘴密封圈等零件如選用非金屬材料時,其壓力-氣溫額定值高于閥門外殼(金屬)的壓力-氣溫額定值,使得閥門實際的使用壓力、溫度及介質受其限制。

(2)噴嘴密封圈等零件選用非金屬材料時,應考慮閥門的耐火及防靜電結構功耗。

(3)立方體的加工和拋光有難度球閥類型,金屬密封副閥門(硬密封閥門)的加工愈加復雜。

(4)煙塵、結焦及粘性介質充塞入活動的密封圈內時,會影響聯軸器的位移,從而影響密封,因此不宜適于含煙塵、易燒損及黏性大的介質。
