J744X/J644X角式快開排泥閥

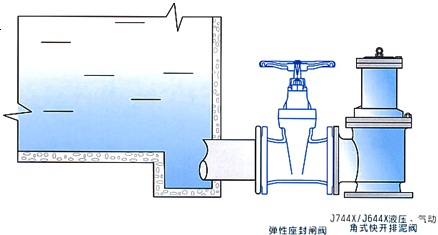

J744X/J644X液壓、氣動角式快開排泥閥,是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁,用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗,密封性能好,經久耐用,閥門密封副亦為橡膠密封,無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便,安全可靠。
技術參數
公稱壓力0 6MPa、1 0MPa
公稱通徑:100"~400mm
最低馬驅動壓力:0.15MPa
適用介質:水、污水
驅動介質:清水、氣
適用溫度:0~80℃
法蘭標準:GB/T l 7241 6 GB/T 911 3
試驗標準:GB/T l 3927 APl 598
主要零部件材料
零件名稱 | 月體、月蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
材 料 | 鑄鐵、球鐵、碳鋼 | 球鐵、青銅 | 不镕鋼 | 尼龍強化橡膠 |
主要外形連接尺寸
DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
H | 480 | 500 | 620 | 735 | 805 | 940 | 1100 | 1200 |
L1 | 135 | 145 | 175 | 225 | 260 | 280 | 305 | 340 |
L2 | 125 | 125 | 145 | 185 | 205 | 245 | 270 | 310 |
