EG6B41J英標常閉式氣動襯膠隔膜閥

產品詳情

EG6B41J英標常閉式氣動襯膠隔膜閥產品說明

設計與制造：GB12239或BS5156
結構長度：GB12221或BS5156
法蘭連接尺寸：GB4216.4或BS4504
試驗與檢驗：GB/T13927或BS5156

主要零件材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

測試
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

結構特點

隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

EG6B41J氣動常閉式襯膠隔膜閥，EG6B41J-10，EG6B41J-6型號襯膠閥門是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等流體的流動。

性能規范

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）

EG6B41WJF-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
EG6B41WJF-10	1．0	1．5	1．1
EG6B41WJF-16	1．6	2．4	1．76

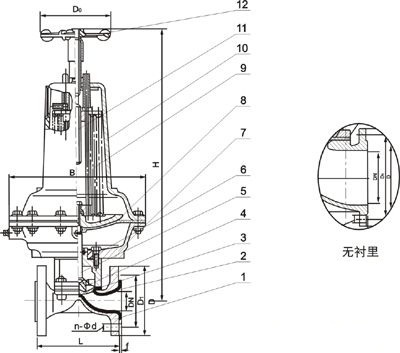

部件列表：1、閥體　2、閥體襯里　3、隔膜　4、閥瓣　5、下閥桿　6、閥蓋　7、氣缸　8、活塞　9、彈簧　10、氣缸蓋　11、上閥桿　12、手輪

主要外形連接尺寸及重量

型號	公稱通徑 DN（mm）	尺寸（mm）										氣動裝置			重量（㎏）
		L		f	D1	D	D0	n-d	H	B	代號 ES	耗氣量（cm3）	氣源壓力（MPa）	氣源接頭（in）
		J型	W型	f	D1	D	D0	n-d	H	B	代號 ES	耗氣量（cm3）	氣源壓力（MPa）	氣源接頭（in）
EG6B41WJF-16	20	121	117	2	75	105	120	4-13．5		168	61	163．87	0．3	1/8	7．2
	25	131	127	2	85	115	120	4-13．5	394	168	61	196．65	0．3-0．4	1/8	8．9
	32	150	146	2	100	140	120	4-17．5	400	168	61	229．4	0．3-0．4	1/8	10．6
	40	163	159	2	110	150	165	4-17．5	485	260	62	1425．7	0．3-0．4	1/4	19．5
	50	194	190	2	125	165	165	4-17．5	635	318	63	2284．1	0．3-0．4	1/4	34．9
EG6B41WJF-10	65	220	216	2	145	185	165	4-17．5	650	318	63	3048	0．3-0．4	1/4	39．9
	80	258	254	2	160	200	165	8-17．5	660	318	63	3244．7	0．4-0．5	1/4	51．9
	100,	309	305	2	180	220	280	8-17．5	816	425	64	6964．5	0．4-0．5	3/8	93．2
	125	362	356	3	210	250	280	8-17．5	825	425	64	7439．7	0．4-0．5	3/8	105．3
	150	412	406	3	240	285	310	8-22	1013	549	65	14912	0．5	3/8	184．5
EG6B41WJF-6	200	529	521	4	295	340	483	8-22	1300	749	66	49161	0．5	1/2	407．4
