H41H/W升降式止回閥

產品詳情

H41H/W升降式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

結構與特點
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用

應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

主要零件材料

閥體	閥蓋	閥瓣	閥座	適用介質	適用溫度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	銷酸類	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸類、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲銨液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

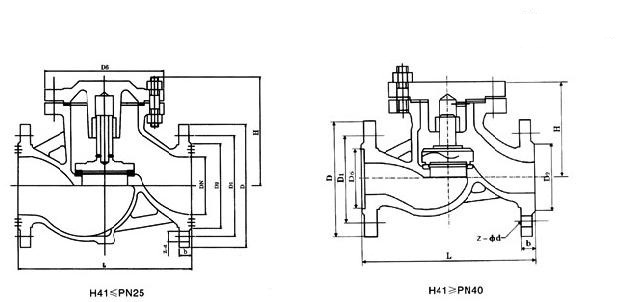

主要外形尺寸

型號	公稱壓力PN (MPa)	公稱通徑DN(mm)	尺寸(mm)							重量 (Kg)
型號	公稱壓力PN (MPa)	公稱通徑DN(mm)	L	D	D1	D2	b	H	Z-d	重量 (Kg)
H41H-16C H41W-16P H41W-16R	1.6	25	160	115	85	65	16	71	4-14	3.3
		32	180	135	100	78	18	84	4-18	5.O
		40	200	145	110	85	18	96	4-18	6.3
		50	230	160	125	100	20	115	4-18	8.9
		65	290	180	145	120	20	145	4-18	13.2
		80	340	195	160	135	22	156	8-18	24
		100	350	21 5	180	155	24	170	8-18	48
		125	400	245	210	185	26	201	8-18	60
		150	480	280	240	210	26	238	8-23	95

型號	公稱壓力PN(MPa)	公稱通徑DN(mm)	尺寸(mm)								重量
型號	公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	D2	D3	b	H	Z-d	(Kg)
H41H-25C H41W-25P H41W-25R	2 5	20	150	105	75	55	105	16	105	4-14	5.5
		25	160	115	85	65	115	16	115	4-14	6
		32	180	135	100	78	130	18	130	4-18	9.1
		40	200	145	110	85	145	18	135	4-18	11
		50	230	160	125	100	155	20	150	4-18	15.2
		65	290	180	145	120	180	22	160	8-18	22
		80	310	195	160	135	1 95	22	170	8-18	30
		100	350	230	190	160	230	24	195	8-23	44
		125	400	270	220	188	270	28	255	8-25	65
		150	480	300	250	218	300	30	255	8-25	99
