HH49X微阻緩閉蝶式止回閥

  • 產品詳情

HH49X微阻緩閉蝶式止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上,安裝在水泵出品處,用以截斷介質的回流消除原子能壞性的水錘,保護和道、水泵的安全運行。
主要特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良,不受管道中介質的影響,閥 瓣 先速關后緩閉,可防止破環性水錘。
3、橡膠軟密封,封閉性能好,耐磨損,使用壽命長。
4、橡膠緩沖,啟閉平穩,無震動,無噪音。
5、比老式止回閥流阻小,有明顯的節能效果。
主要性能規范



型 號
HH47X-10 HH48X-10 HH49X-10
HH47X-16 HH48X-16 HH49X-16
公稱壓力
PN1.0MPa
PN1.6MPa
公稱通徑
DN50~800mm
DN50~800mm
密封試驗壓力
1.1MPa
1.76MPa
殼體試驗壓力
1.5MPa
2.4MPa
主要零件材料
閥  體
灰鑄鐵或球墨鑄鐵
灰鑄鐵或球墨鑄鐵
閥  瓣
鋁青銅
鋁青銅
閥  桿
不銹鋼
不銹鋼
彈  簧
不銹鋼
不銹鋼
閥座密封面
橡膠
橡膠

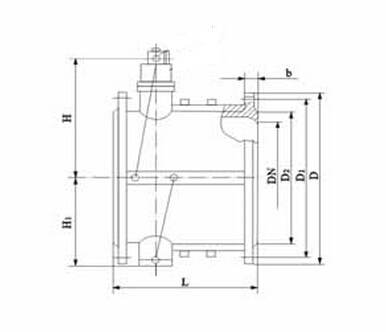

主要外形尺寸



公稱通徑DN
尺寸
mm
in
D
D1
D2
H
H1
L
Z-фd
螺栓
150
6
280
240
210
228
172
210
8-ф23
8-M20
200
8
335
295
265
270
210
230
8-ф23
8-M20
250
10
390
350
320
305
240
250
12-ф23
12-M20
300
12
440
400
368
367
264
270
12-ф23
12-M20
350
14
500
460
428
422
294
290
16-ф23
16-M20
400
16
565
515
482
462
324
310
16-ф23
16-M22
450
18
615
565
532
497
351
330
20-ф25
20-M22
500
20
670
620
585
532
379
350
20-ф25
20-M22
600
24
780
725
685
607
434
390
20-ф30
20-M27
700
28
895
840
800
702
491
430
24-ф30
24-M27
800
32
1010
950
905
792
549
470
24-ф34
24-M30
