三通內螺紋球閥

  • 產品詳情

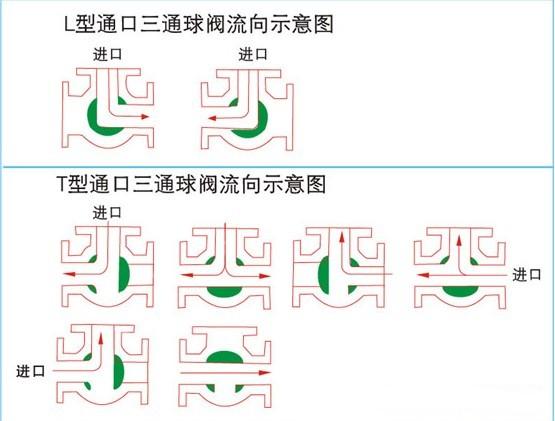

三通內螺紋球閥/氣動三通內螺紋球閥/電動三通內螺紋球閥有T型(Q15F)和L型(Q14F)。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。
手動內螺紋三通球閥是一種旋轉類切斷、開關閥門,具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。兩閥座密封內螺 紋三通球閥具有結構緊湊、外型美觀、密封性能好,它能實現對管道中介質流向的切換,也能使相互垂直的兩個通道連通或關閉。四閥座密封內螺紋三通球閥具有造 型美觀、結構緊湊合理。它不僅可實現介質流向的切換,也可使三個通道相互連通,現時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分 流。內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

氣動三通內螺紋球閥電動三通內螺紋球閥
內螺紋三通球閥  零件材料
序號
零件名稱
材質
1
閥體
不銹鋼CF8M/CF8
2
閥蓋
不銹鋼CF8M/CF8
3
不銹鋼CF8M/CF8
4
球墊
聚四氟乙烯/PTFE
5
閥桿
不銹鋼CF8M/CF8
6
填料
聚四氟乙烯/PTFE
7
中口
聚四氟乙烯/PTFE
8
大薄片
聚四氟乙烯/PTFE
9
壓蓋螺母
不銹鋼CF8M/CF8
10
手柄
不銹鋼CF8M/CF8
11
流向指示牌
ALUMINUM
12
華司
不銹鋼/CF8
13
螺帽
不銹鋼/CF8
14
鎖定裝置
不銹鋼/CF8
15
皮套
塑料
16
盲蓋
不銹鋼/CF8M/CF8

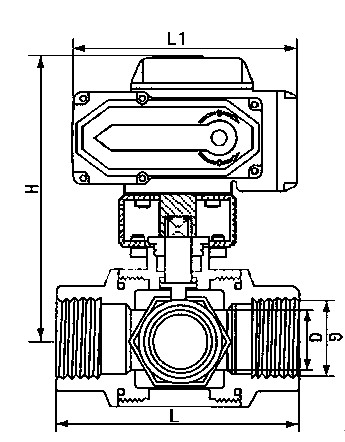

內螺紋三通球閥  主要外形尺寸
L型內螺紋三通球閥
SIZE
d
L
H
D1
B
W1
W2
h
重量WTg
1/2″
12.7
64
53
97
32.0
22.4
35.0
10-24UNC
530
3/4″
16.0
76
63
126
38.0
22.4
35.0
10-24UNC
700
1″
20.0
87
66
126
43.5
22.4
35.0
10-24UNC
980
11/4″
25.0
96
81
145
48.0
22.4
35.0
10-24UNC
1950
11/2″
32.0
114
83
145
57.0
25.4
38.1
1/4-20UNC
2950
2″
38.1
142
96
204
71.0
25.4
38.1
1/4-20UNC
4450
T型內螺紋三通球閥
SIZE
d
L
H
D1
B
F
G
W1
W2
h
重量WTg
1/2″
12.7
75
59
126
71.0
335
375
22.4
35.0
10-24UNC
550
3/4″
16
85
64
126
81.5
390
425
22.4
35.0
10-24UNC
725
1″
20
100
80
145
102.0
505
515
22.4
35.0
10-24UNC
1000
11/4″
25
115
90
145
108.5
510
575
25.4
38.1
10-24UNC
2000
11/2″
32
125
96
204
121.0
580
630
25.4
38.1
1/4-20UNC
3000
2″
38.1
148
106
204
138.5
655
730
25.4
38.1
1/4-20UNC
4650
