一、臥式三通電動球閥概述

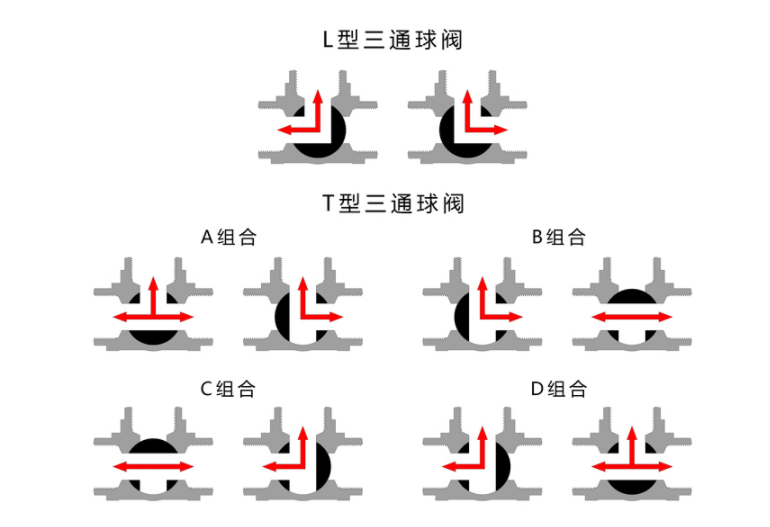

臥式三通電動球閥由內螺紋三通球閥與電動執行機構組成，其流道分為“L”型和“T”型，為工業自控設備、儀表產品。主要用于智能化節水控制器具、節水系統執行終端、環保、小排量給排水、水處理工程等。

二、技術參數表

工作壓力：＜1.0MPa	輸出力矩：2.5Nm|	工作電流：＜80mA
開關時間：＜8s	功率：＜2W	公稱通徑：DN8~DN25
防護等級：IP65	額定電壓：DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V	控制模式：CR01、CR02、CR03、CR04、CR05

三、臥式三通電動球閥的特點

1、POM與粉末冶金材質相結合減速機構，性能穩定可靠；
2、在斷電的情況下，手動扭可操作閥門的開關，便于控制，應對特殊情況發生；
3、外觀好看，帶開關指示窗，開關狀態可視，直觀掌握閥體的開關狀態；
4、三通球閥，流量大，密封性能好，等級IP65。

四、零件材料

序號	名稱	材質	序號	名稱	材質
1	閥蓋	黃銅鍍鎳/304/316	2	閥球	304/316
3	閥體	黃銅鍍鎳/304/316	4	閥桿	黃銅/304
5	球墊	PTFE	6	球墊O型圈	橡膠
7	閥蓋密封圈	橡膠	8	閥桿密封圈	橡膠
9	連接架	PA	10	連軸節	PA
11	視窗	透明PC	12	手輪	POM
13	標簽	PC	14	上蓋	PC
15	緊線鎖母	PA	16	下蓋	PC

五、使用說明

1、手動操作前請確定閥門處于斷電狀態；
2、輕輕拉起手輪，轉動即可實現開或關，轉動手柄時請平穩操作，不可過度用力（轉動時請注意指示窗口以免操作過度，損壞閥門）；
3、手動操作完成后請按下手輪，以便正常使用電動功能。
