一、法蘭三通球閥概述

Q44(5)F法蘭三通球閥可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接，T型三通球閥用于介質分流、合流及流向切換。T型三通可以使三個通道相互連通或使其中的兩個通道連通。

二、法蘭三通球閥參數表

公稱通徑：DN15-DN300	公稱壓力：1.6MPa-6.4MPa	適用介質：水、氣、油等
適用溫度：-10℃-150℃	閥體材質：鑄鋼、不銹鋼	設計標準：GB/T 12237-1989、DIN 3357/1、API 608
法蘭標準：GB/T911 3.1、JB/T 79、DIN 3202、JIS B2002、ASME B16.10	結構標準：GB/T12221-1989、DIN 3202、JIS B2002、ASME 16.10	檢驗標準：GB/T13927、DIN 3230、API 598、JIS B 2003

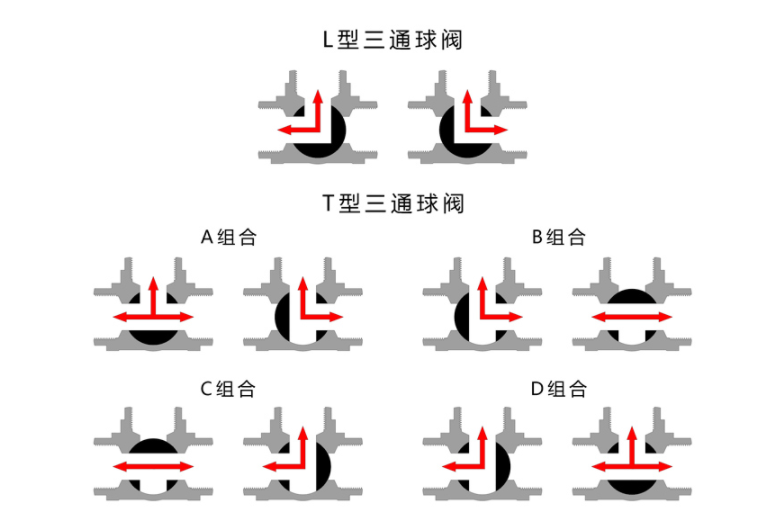

三、流向圖

四、零件材質表

名稱	材質(GB)	材質(ASTM)	名稱	材質(GB)	材質(ASTM)
右閥體	WCB	A216-WCB	螺母	35	A194-2H
螺柱	35CrMoA	A193-B7	墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
密封圈	PTFE	PTFE	球體	25+ENP	A105+ENP
閥體	WCB	A216-WCB	閥座	25	A105
O型圈	氟橡膠	氟橡膠	預緊螺母	25	A105
填料墊	1Cr13	A276-410	閥桿	1Cr13	A182-F6a
填料	柔性石墨	柔性石墨	螺釘	35CrMoA	A193-B7
填料壓蓋	WCB	A216-WCB	定位片	Q235A	碳鋼
擋圈	65Mn	AISI 1566	手柄	KT330-08	A47-667 32510

五、法蘭三通球閥尺寸表

國標1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	365	410
Z-d	4-14	4-14	4-18	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25
日標10K
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	96	100	125	135	140	155	175	185	210	250	280	330	400	445
D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
美標150LB
L	150	160	180	200	220	240	260	280	320	380	440	550	670	720
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483
D1	60.5	70	79.5	89	96.5	121	140	153	191	216	242	299	362	432

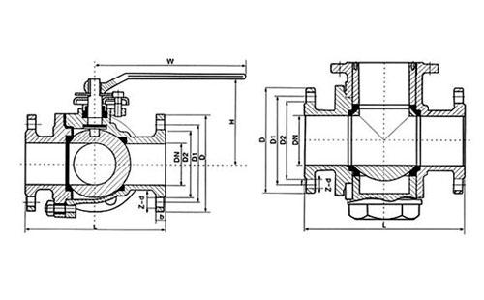

六、法蘭三通球閥尺寸表

DN	d	L	D	D1	R	f	T	N	M	P	SIO5211
1/2"	15	150	95	65	45	2	16	4	14	9	F03	F05
3/4"	20	165	105	75	55	2	18	4	14	9	F03	F05
1"	25	181	115	85	65	2	18	4	14	11	F04	F05
1-1/4"	32	190	140	100	78	2	18	4	18	11	F04	F05
1-1/2"	38	212	150	110	85	2	18	4	18	14	F05	F07
2"	49	230	165	125	100	2	18	4	18	14	F05	F07
2-1/2"	65	290	185	145	120	2	18	8	18	17	F07	F10
3"	78	310	200	160	135	2	20	8	18	17	F07	F10
4"	98	350	220	180	155	2	20	8	18	22	F07	F10
