一、氣動絲扣球閥概述

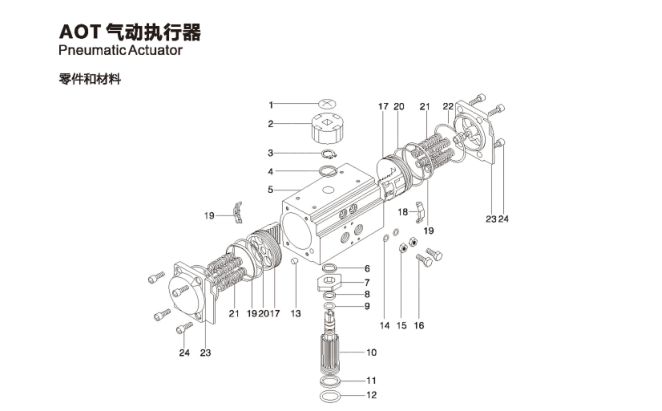

氣動絲扣球閥是由絲扣球閥與氣動執行器組成，按結構形式不同可分為整體式(一片式)、兩片式及三片式，由于閥門本身體積精小且結構緊湊，所以適用于安裝尺寸有限和場合空間相對狹窄的工況中。氣動絲扣球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉，根據工作需要可選用雙作用或單作用執行機構，單作用形式具有彈簧復位的功能，可在遇到故障或氣源斷開時，自動歸位到開啟或關閉的狀態。

二、氣動絲扣球閥參數表

公稱通徑：DN15-DN100
公稱壓力：1.6MPa-6.4MPa
連接形式：內螺紋連接、焊接
閥芯形式：“O”型球形閥芯
密封填料：PTFE、柔性石墨
流量特性：近似快開型
動作范圍：0-90°
泄漏量：按GB/T4213-92，小于額定KV0.01％(軟密封：零泄漏)
控制方式：開關型，調節型

三、氣動絲扣球閥的特點

1、可在執行器頂部或底部安裝手動操作機構，實現手動開、關閥門。
2、內螺紋氣動球閥具有體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點。
3、密封結構分為金屬密封與彈性軟密封，可分別使用在不同的工況當中。
4、氣動螺紋球閥采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。

四、技術參數

公稱通徑	DN10~DN100mm
公稱壓力	PN1.0、1.6、2.5、4.0、6.4MPa
驅動形式	壓縮空氣4-7bar(可帶手動裝置)
連接方式	絲扣連接
結構形式	整體式(一片式)、二片式閥體、三片式精鑄閥體
動作范圍	0~90°
使用溫度	PTFE:-29℃~178℃、PPL:-29℃~300℃
適用介質	水、蒸汽、液體、油品、腐蝕性介質等
控制方式	開關模式、調節型（定位器4~20mA模擬信號）
作用形式	單作用彈簧復位（常開型、常閉型）、雙作用（氣開氣關）

溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動絲扣球閥性能參數、結構尺寸參數等詳情我們。
