一、韓標法蘭球閥概述

Q41F韓標法蘭球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、醋酸、氧化性介質、尿素等多種介質。在各種閥門中，韓標法蘭球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。

二、韓標法蘭球閥參數

公稱通徑：DN15-DN300	公稱壓力：1.6MPa	適用介質：水、氣、油品等
適用溫度：0℃≤t≤120℃	閥體材質：SCS13、SCS14	設計標準：KS B2308
結構長度：KS B2308	法蘭標準：KS B1511	檢查和試驗：KS B2308

三、零件材質表

序號	零件名稱	材質		序號	零件名稱	材質
1	螺栓	SM25C	STS304	2	墊片	SS400	STS304
3	手柄	SCPH2		4	擋圈	SPS3	STS304
5	限位塊	SS400	STS304	6	螺釘	SM25C	STS304
7	填料壓蓋	SCPH2	SSC13	8	填料	PTFE
9	止推墊	PTFE		10	閥桿	STS304	STS304/316
11	密封墊	PTFE		12	閥蓋	SCPH2	SSC13/SSC14
13	螺母	SM35C	STS304	14	螺柱	SM45C	STS304
15	球體	STS304	STS304/316	16	閥體	SCPH2	SSC13/SSC14
17	閥座	PTFE		-	-	-	-

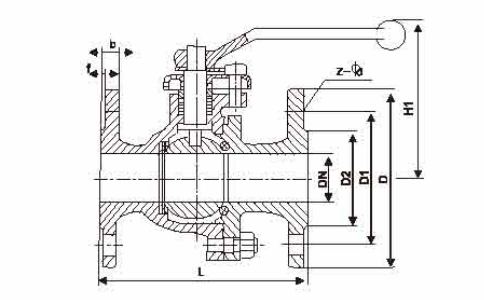

四、韓標法蘭球閥尺寸表

NPS	D1	d	K	D	C	f	N-Z	L	H	E
15A	15	51	70	95	12	1	4-15	108	79	125
20A	20	56	75	100	14	1	4-15	117	82	125
25A	25	67	90	125	14	1	4-19	127	102	155
32A	32	76	100	135	16	2	4-19	140	106	155
40A	40	81	105	140	16	2	4-19	165	128	240
50A	50	96	120	155	16	2	4-19	178	135	240
65A	65	116	140	175	18	2	4-19	190	145	280
80A	78	126	150	185	18	2	8-19	203	160	320
100A	98	151	175	210	18	2	8-19	229	180	320
125A	123	182	210	250	20	2	8-23	356	252	530
150A	148	212	240	280	22	2	8-23	394	285	630
200A	198	262	290	330	22	2	12-23	457	385	800
250A	248	324	355	400	24	2	12-25	533	485	渦輪
300A	298	368	400	445	24	3	16-25	610	545

溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的韓標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
