一、產品概述

       不銹鋼氣動法蘭切斷調節球閥是以一定壓力（一般小于0.8MPa）的空氣，利用氣缸內活塞的往復運動轉換為回轉運動，使球閥啟閉的閥門。該閥由氣缸、機械執行機構和蝶閥本體組成，用戶使用時應在輸氣管路中配裝電磁換向閥、空氣濾清器、油霧器、節流閥、減壓閥等啟動附件。通過PLC中控系統，可輕松實現閥門的集中、遠距離自動化控制，能極大的提高生產效率。

二、產品特點

90°旋轉，啟閉迅速、輕便，適用于經常操作

流體阻力小，全通徑，基本沒有流阻

結構簡單，體積小，重量輕，便于維修，密封圈一般是活動的，拆卸更換方便

閥座廣泛采用各種氟塑料，耐各種腐蝕，它有兩個密封面，精密可靠，密封性能可靠

球芯啟閉過程中有擦拭性，可用于帶懸浮固體顆粒的介質中，不受介質流向限制

無振動、噪音小

三、閥門零部件名稱及附件介紹

閥門在管道系統中，用來控制流體方向、壓力、流量的裝置。

雙作用氣動執行器控制閥門的開啟和關閉。

單作用氣動執行器電路、氣源切斷或有故障時，通過氣缸內部的彈簧裝置，自動關閉或打開閥門。

二位五通電磁閥用于氣動閥門的“開啟”或者“關閉”的電控操作。電磁閥按安裝形式可分為板接式和管接式。電磁閥可直接安裝在執行器側面，無須任何管子連接（即板接式）。也可將多臺電磁閥組合在一起，形成電磁閥組，安裝在電氣控制箱里（即管接式）。電磁閥有防水型（IP65）和防水防爆型（ExdⅡBT4）；有單電控和雙電控。額定電壓AC220V、DC24V，4.5W。氣源接口G1/4"，排氣接口G1/4"或G1/8"?！伴_啟”或“關閉”有速度要求時請及時與供貨商聯系。

限位開關回信器是傳送閥門位置信號到現場及中控室的裝置，它能直接安裝在執行器的頂部。特點有現場可視位置指示器，快速調整位置凸輪。外殼防護型（IP67）和防爆型（ExdⅡBT4）。

氣動電氣定位器模塊式設計，通過連接支架可直接安裝在執行器上部。把控制系統給出的直流電流信號4-20mADC轉換成驅動調節閥的氣源信號，控制調節閥動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確的定位。

氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中：減壓閥對氣源壓力起減壓穩壓作用，可減少因氣壓突變時對閥門和執行器等硬件的損傷；過濾器用于對氣源的清潔，可過濾掉空氣中的水分，避免水分隨氣體進入氣動裝置；油霧器可對機體運動部件以及不方便加油的部件進行潤滑，大大 延長裝置的使用壽命。

離合式閥門減速器本減速器與氣動裝置配合使用，用于閥門90°的開啟，實現氣動閥門的自動和手動。減速器底面與閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端與氣缸內孔配合。工作過程，提起限位銷，旋轉偏心裝置180°，使蝸桿、蝸輪脫離嚙合，通氣時，氣缸帶動閥軸、蝸輪同轉，實現氣動；不方便通氣時，提起限位銷，反向旋轉偏心裝置180°，蝸桿與蝸輪嚙合，手動轉動手輪，帶動閥桿轉動，氣缸活塞隨動，閥門實現手動操作。

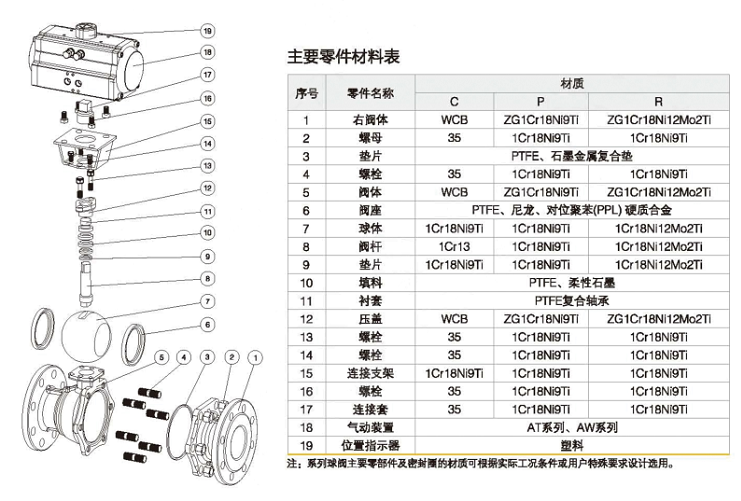

四、構成及注意零件表



五、零部件可選材料

七、氣缸耗氣量計算

耗氣量取決于供氣壓力、開關形程、氣缸容積、以及動作次數，計算如下：

雙作用閥門耗氣量（升/分）=氣缸體積（開向體積+關向體積）×[（供氣壓力（Kpa）+101.3）÷101.3]×次數/分鐘

單作用閥門耗氣量（升/分）=開向體積×[（供氣壓力（Kpa）+101.3）÷101.3]×次數/分鐘

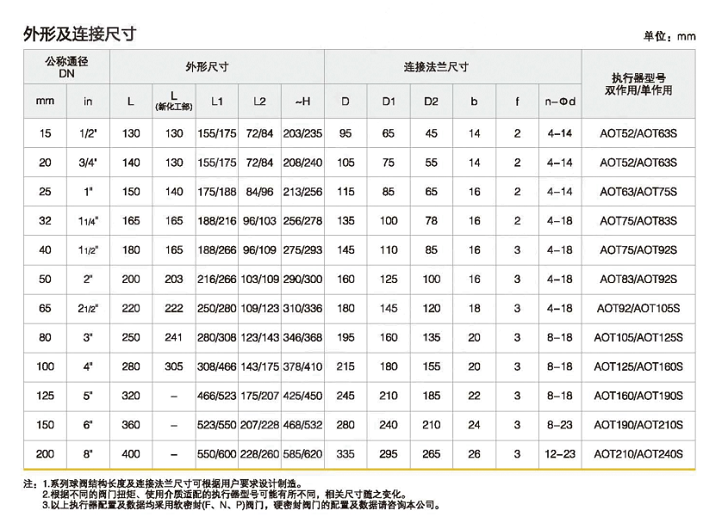

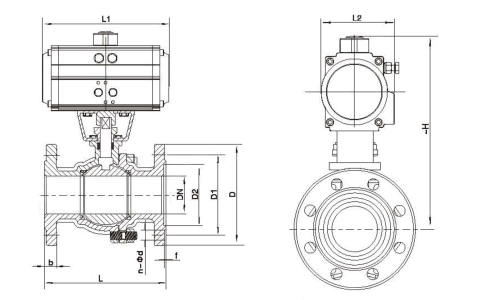

八、外形尺寸圖

九、安裝注意事項

1、取掉法蘭兩端的護蓋，清理內腔無雜質、異物。

2、與管道連接前，須先清理管道內殘存的焊渣和雜物。

3、安裝時，不要用閥的執行機構部分作為起重吊裝，以避免損壞執行機構和附件。

4、本閥不受介質方向限制，可安裝在水平或垂直的管道上，應預留手動操作及維修空間。

5、管道安裝點不可有低垂或者承受外力的現象，應用管道支架或者支撐架來消除管線的偏離。

6、管道與法蘭之間需安裝密封墊。

7、與管道連接后，應均勻用力多次交叉擰緊各螺母。

十、操作使用說明

1、操作前確認管路和閥門被清洗過。

2、操作機構帶動閥桿、球體，順時針旋轉1/4圈（90°），閥門關閉；逆時針旋轉1/4圈（90°），閥門開啟

3、當手柄方向與管線平行時，閥門為開啟狀態；當手柄與管線垂直時，閥門關閉狀態。

4、閥門運行一段時間以后 ，若填料壓蓋處有微泄發生，將壓緊螺母適當擰緊，泄漏即可消除。
