FT43H杠桿浮球式蒸汽疏水閥
FT43H杠桿浮球式蒸汽疏水閥
性能優點
1、 能連續排放飽和凝結水加熱設備不會有水積聚,從而獲得最高的熱效率。
2、 蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度,工作連續,性能穩定,
3、 排空氣性能好。自動排空氣裝置能排出不凝結的冷熱氣體,無氣鎖現象,工作平穩無噪音。
4、 密封性能卓越。密封件采用球面密封,工作時無集中磨損使用壽命廠。
用途
用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況,能自動、迅速、連續地排除凝結水,有效地阻止蒸汽泄漏,并獲得最好的加熱效果。
工作原理
該閥剛啟動時,自動排空氣裝置迅速排除系統中不凝結氣體。當蒸汽和熱凝結水進入后,閥腔內溫度隨著升高,排空氣裝置自動關閉,浮球根據凝結水水 位的變化而作升降,帶動杠桿調節閥座孔的開度,連續排放凝結水。當凝結水停止進入時,浮球靠自重下降,驅使杠桿帶動閥芯關閉排水閥座孔。
使用和保養
1、 應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。
2、 在安裝前必須清洗管道,除去雜物。
3、 安裝位置應盡可能靠近加熱設備。
4、 應水平安裝在管路的最低點,流向與閥體上標注的方向一致。
5、 每臺加熱設備要各自安裝疏水閥,以免互相影響。
6、 在保證系統能安全運行時,緩慢開啟疏水閥錢的閥門,使其逐漸升溫至正常狀態。
7、 要定期保養,保證疏水閥正常工作。
選型主要依據
凝結水負荷(排液量)kg/h(選用倍率2-3倍)
最高工作壓力 MPa
工作壓差 MPa
閥體材料和公稱壓力
連接方式和尺寸

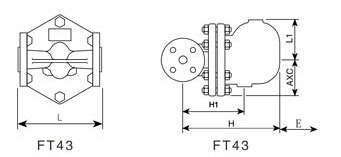

主要外形尺寸
型號 | 公稱通徑 | 連接方式 | L | H | H1 | L1 | A×C | B |
16 FT43H 25 40 杠桿浮球式 | 15 | 法蘭 | 150 | 250 | 190 | 100 | 90 | 20 |
20 | 150 | 250 | 190 | 100 | 90 | 23 |
25 | 160 | 250 | 190 | 100 | 90 | 23 |
32 | 230 | 335 | 270 | 160 | 120 | 158 |
40 | 230 | 335 | 270 | 160 | 120 | 158 |
50 | 230 | 335 | 280 | 160 | 120 | 158 |
