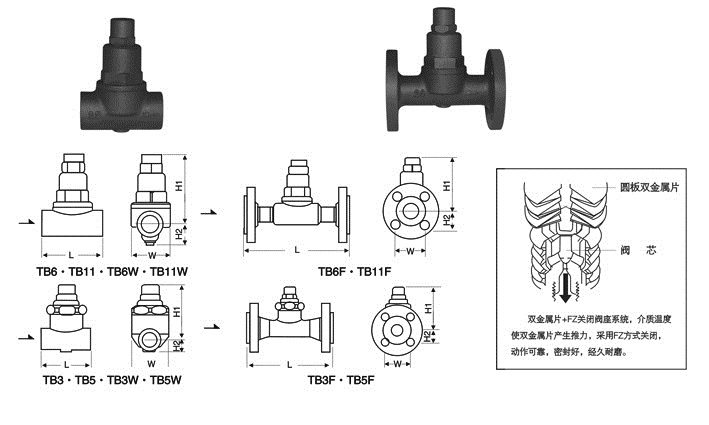

產品型號 | 公稱通徑DN | 連接方式 | 使用壓力Mpa | 最高允許溫度℃ | 調整溫度范圍℃ | 外型尺寸 | 參考重量kg | |||
L | H1 | H2 | W | |||||||
TB6 | 15-20 25 | 螺紋 | 0.01-1.6 | 220 | 50-180 | 90 95 | 108 | 25 | 63 | 1.8 |
TB6F | 15-20 25 | 法蘭 | 0.01-1.6 | 220 | 50-180 | 150 160 230 | 108 | 25 | 63 | 3.2 3.9 5.6 |
TB6W | 15-20 25 | 承插焊 | 0.01-1.6 | 220 | 50-180 | 90 95 | 108 | 25 | 63 | 1.8 |
TB11 | 15-20 25 | 螺紋 | 0.01-1.6 | 220 | 50-190 | 90 95 | 108 | 25 | 63 | 1.8 |
TB11F | 15-20 25 32-50 | 法蘭 | 0.01-1.6 | 220 | 50-190 | 150 160 230 | 108 | 25 | 63 | 3.2 3.9 5.6 |
TB11W | 15-20 25 | 承插焊 | 0.01-1.6 | 220 | 50-190 | 90 95 | 108 | 25 | 63 | 1.8 |
TB3 | 15-20 25 | 螺紋 | 0.01-1.6 | 350 | 50-190 | 80 85 | 90 | 23 | 56 | 1.5 |
TB3F | 15-20 25 | 法蘭 | 0.01-1.6 | 350 | 50-190 | 150 160 | 90 | 23 | 56 | 3.3 4.2 |
TB3W | 15-20 25 | 承插焊 | 0.01-1.6 | 350 | 50-190 | 80 85 | 90 | 23 | 56 | 1.5 |
TB5 | 15-20 25 | 螺紋 | 0.01-2.1 | 350 | 50-200 | 80 85 | 90 | 23 | 56 | 1.5 |
TB5F | 15-20 25 | 法蘭 | 0.01-2.1 | 350 | 50-200 | 150 160 | 90 | 23 | 56 | 3.3 4.2 |
TB5W | 15-20 25 | 承插焊 | 0.01-2.1 | 350 | 50-200 | 80 85 | 90 | 23 | 56 | 1.5 |
