不銹鋼閘閥

產品詳情

不銹鋼閘閥：閥體、閥蓋、閘板、閘桿使用不銹鋼材料，閥座密封面為聚四氟乙烯、不銹鋼+硬質合金或堆焊硬質合金，填料一般采用硬質合金、聚四氟乙烯、石棉石墨或柔性石墨。公稱尺寸 DN15~DN800，工作壓力 1.6MPa~20.0MPa，適用溫度 ≤200℃，適用于硝酸類、弱腐蝕性介質管路中。

產品特點

1.采用奧氏體不銹鋼，對氧化性酸介質擁有良好的耐蝕性。

2.介質流經不銹鋼閘閥時不改變其流動方向，流體阻力小。

3.閘板運動方向與介質流動方向相垂直，啟閉力矩小，開閉較省力。

4.介質流動方向不受限制，不擾流、不降低壓力，介質可從閘閥兩側任意方向流過、均能達到使用的目的，最適用于介質流動方向可能改變的管路中。

5.閘板垂直置于閥體內，結構長度較短。

6.密封性能好。全開時密封面受沖蝕較小。


不銹鋼閘閥（法蘭）	不銹鋼閘閥（內螺紋、絲口）

不銹鋼法蘭閘閥 產品說明

Z41H、Z41Y、Z41W 不銹鋼法蘭閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力PN16~PN200，閥體材料為不銹鋼的閘閥。

Z41W、Z41Y、Z41H 不銹鋼閘閥結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用柔性石墨填料、密封可靠、操作輕便靈活。應用于工作壓力 1.6MPa~20.0MPa，工作溫度 -29℃~200℃的石油、化工、水力、火力電站各種系統的管路上，適用介質為硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

不銹鋼法蘭閘閥 產品特點

① 符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。 ② 密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。 ③ 閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。 ④ 可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

不銹鋼法蘭閘閥 主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z41W-16P~25P	16~25	1.6~2.5	≤ 150	弱腐蝕性介質
Z41Y-16P~25P
Z41W-16R~25R
Z41Y-16R~25R
Z41W-40P~63P	40~63	4.0~6.3	≤ 150	弱腐蝕性介質
Z41Y-40P~63P
Z41W-40R~63R
Z41Y-40R~63R
Z41Y-100P~160P	100~160	10.0~16.0	≤ 150	弱腐蝕性介質
Z41Y-100R~160R
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸類
Z41H-40R~200R

不銹鋼法蘭閘閥 主要零件材料

型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41W-16P~25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	石棉石墨或柔性石墨
Z41Y-16P~25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z41W-16R~25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-16R~25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z41W-40P~63P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z41Y-40P~63P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z41W-40R~63R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-40R~63R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z41Y-100P~160P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z41Y-100R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金	聚四氟乙烯
Z41H-40P~200P	鉻鎳鈦不銹鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨
Z41H-40R~200R	鉻鎳鉬鈦不銹鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨

不銹鋼法蘭閘閥 主要外形尺寸

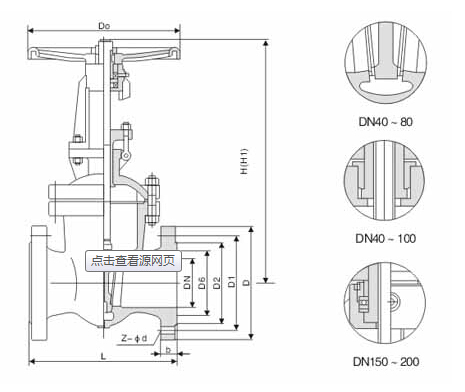

Z41H、Z41Y、Z41W（PN16）不銹鋼閘閥

DN	L	D	D₁	D₂	b	f	z×?d	H	D₀	重量 / kg
15	130	95	65	45	14	2	4×?14	175	200	4
20	150	105	75	55	14	2	4×?14	180	200	5
25	160	115	85	65	14	2	4×?14	210	200	6
32	180	135	100	78	16	2	4×?18	210	200	7
40	200	145	110	85	16	3	4×?18	350	200	19
50	250	160	125	100	16	3	4×?18	358	240	29
65	265	180	145	120	18	3	4×?18	375	240	33
80	280	195	160	135	20	3	8×?18	433	280	45
100	300	215	180	155	20	3	8×?18	502	320	63
125	325	245	210	185	22	3	8×?18	612	360	108
150	350	280	240	210	24	3	8×?23	676	360	134
200	400	335	295	265	26	3	12×?23	820	400	192
250	450	405	355	320	30	3	12×?25	969	450	273
300	500	460	410	375	30	4	12×?25	1142	560	379
350	550	520	470	435	34	4	16×?25	1280	640	590
400	600	580	525	485	36	4	16×?30	1452	640	850
450	650	640	585	545	40	4	20×?30	1541	720	907
500	700	705	650	608	44	4	20×?34	1676	720	958
600	800	840	770	718	48	5	20×?41	1874	800	1112

Z41H、Z41Y、Z41W（PN25）不銹鋼閘閥

DN	L	D	D₁	D₂	b	f	z×?d	H	D₀	重量 / kg
15	130	95	65	45	16	2	4×?14	175	200	4
20	150	105	75	55	16	2	4×?14	180	200	5
25	160	115	85	65	16	2	4×?14	210	220	6
32	180	135	100	78	18	2	4×?18	210	220	7
40	200	145	110	85	18	3	4×?18	350	220	18
50	250	160	125	100	20	3	4×?18	358	250	25
65	265	180	145	120	22	3	8×?18	373	280	35
80	280	195	160	135	22	3	8×?18	435	300	50
100	300	230	190	160	24	3	8×?23	500	350	65
125	325	270	220	188	28	3	8×?25	614	400	100
150	350	300	250	218	30	3	8×?25	674	450	135
200	400	360	310	278	34	3	12×?25	818	500	180
250	450	425	370	332	36	3	12×?30	969	550	207
300	500	485	430	390	40	4	16×?30	530	560	400
350	550	550	490	448	44	4	16×?34	1280	640	631
400	600	610	550	505	48	4	16×?34	1450	640	900
450	650	660	600	555	50	4	20×?34	1541	720	1013
500	700	730	660	610	52	4	20×?41	1676	720	1166
600	800	840	770	718	56	5	20×?41	1874	800	1258
700	900	955	875	815	60	5	24×?48	2280	850	—
800	1000	1070	990	930	64	5	24×?48	2420	900	—

Z41H、Z41Y、Z41W（PN40~63）不銹鋼閘閥

DN	L	D	H	W	重量 / kg
50	250	160	685	250	30
50	250	175	685	250	30
65	280	180	705	250	41
65	280	200	705	300	42
80	310	195	780	250	48
80	310	210	780	350	51
100	350	230	805	300	78
100	350	250	805	400	80
125	400	270	890	350	112
125	400	295	890	400	125
150	450	300	945	350	152
150	450	340	1002	450	175
200	550	375	1100	400	200
200	550	405	1150	450	220
250	650	445	1350	450	300
250	650	470	1350	500	320
300	750	510	1445	500	450
300	750	530	1528	650	490
350	850	570	1665	—	680
350	850	595	1792	—	700
400	950	655	1930	—	850
400	950	670	2180	—	920

Z41H、Z41Y、Z41W（PN100）不銹鋼閘閥

DN	L	D	H	W	重量 / kg
50	250	195	680	300	48
65	280	220	720	300	68
80	310	230	870	350	92
100	350	265	885	400	133
125	400	310	1020	450	216
150	450	350	1110	500	275
200	550	430	1225	500	360
250	650	500	1257	550	700

Z41H、Z41Y、Z41W（PN160）不銹鋼閘閥

DN	L	D	H	W	重量 / kg
65	340	245	820	350	110
80	390	260	850	350	145
100	450	300	980	400	192
125	525	355	1050	450	307

Z41H、Z41Y、Z41W（PN200）不銹鋼閘閥

DN	L	D	H	W	重量 / kg
50	350	210	712	350	108
65	410	260	765	400	195
80	470	290	835	450	250
100	550	360	950	500	350
125	650	385	1080	500	540
150	750	440	1140	600	738

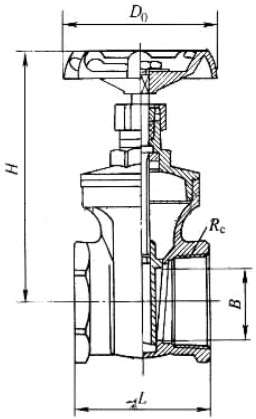

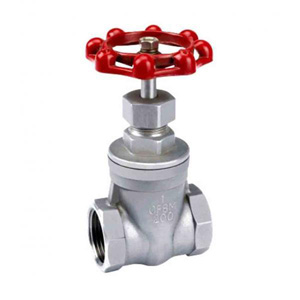

絲口內螺紋不銹鋼閘閥產品說明

Z15W-16R、Z15W-16P 型不銹鋼閘閥（Z15W 絲口內螺紋不銹鋼閘閥）：手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。

Z15W-16R、Z15W-16P 型不銹鋼閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。

絲口內螺紋不銹鋼閘閥主要性能參數

型號	PN	工作壓力 (MPa)	適用溫度 (℃)	適用介質
Z15W-16R	16	1.6	-20~180	水、輕微腐蝕性氣液體、飽和蒸汽、直接飲水
Z15W-16P
